Quadri Media Tensione

2D/R

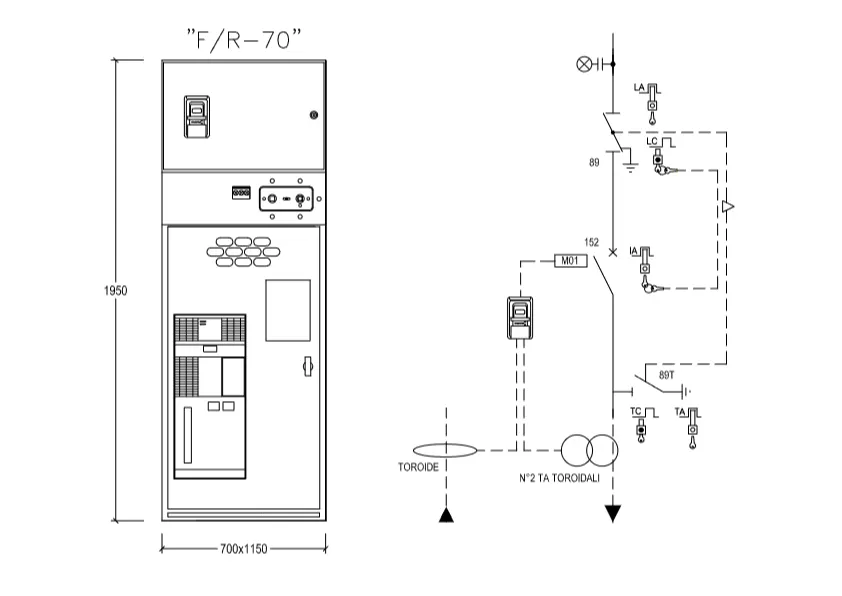

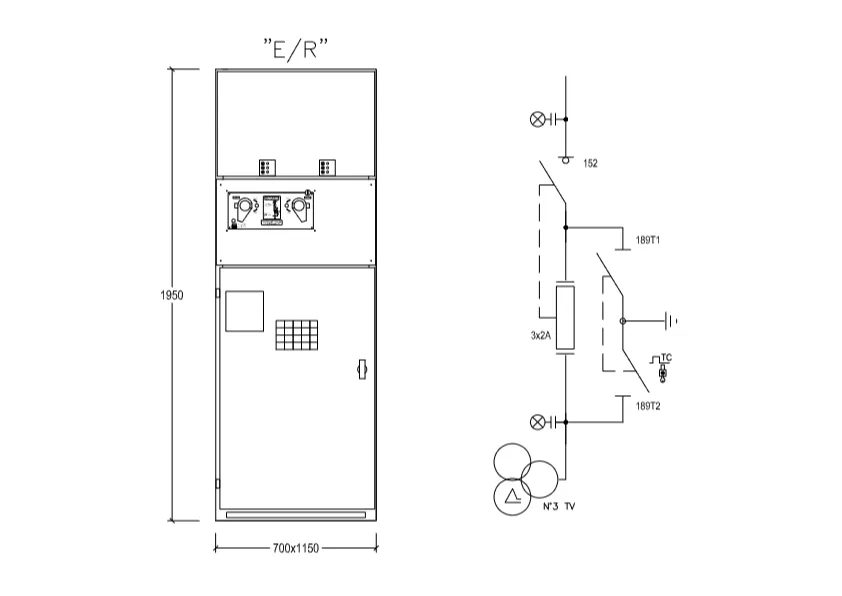

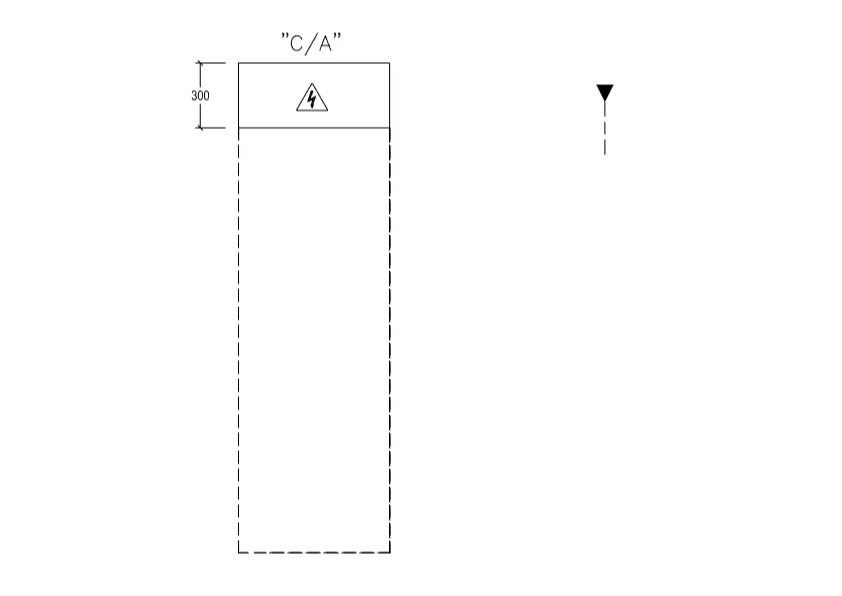

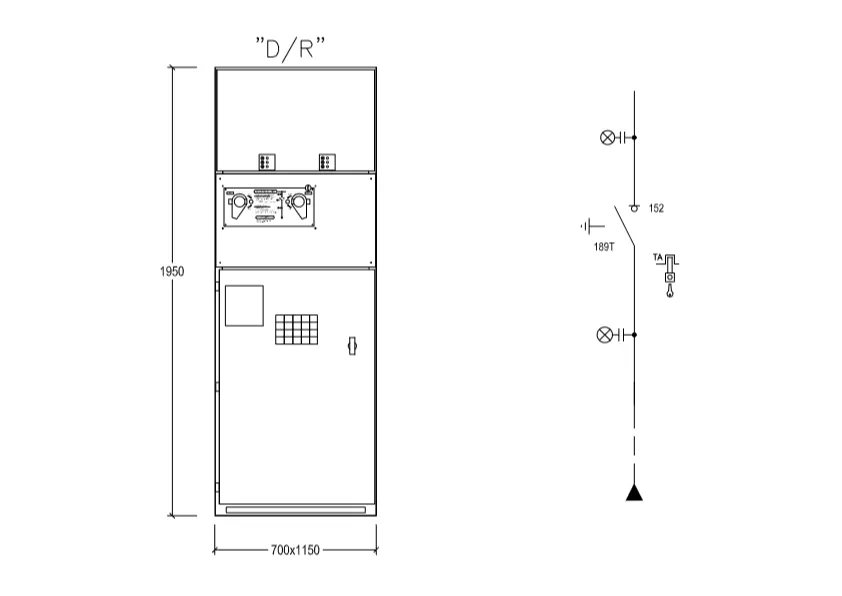

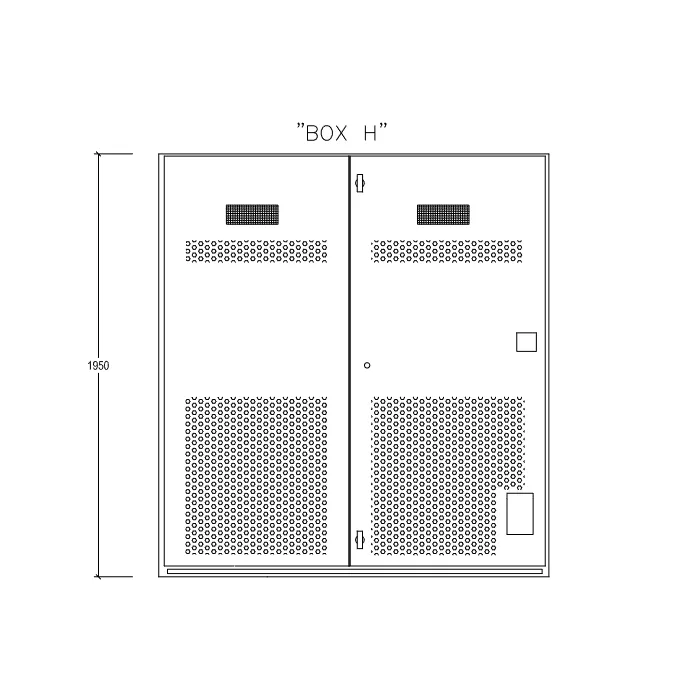

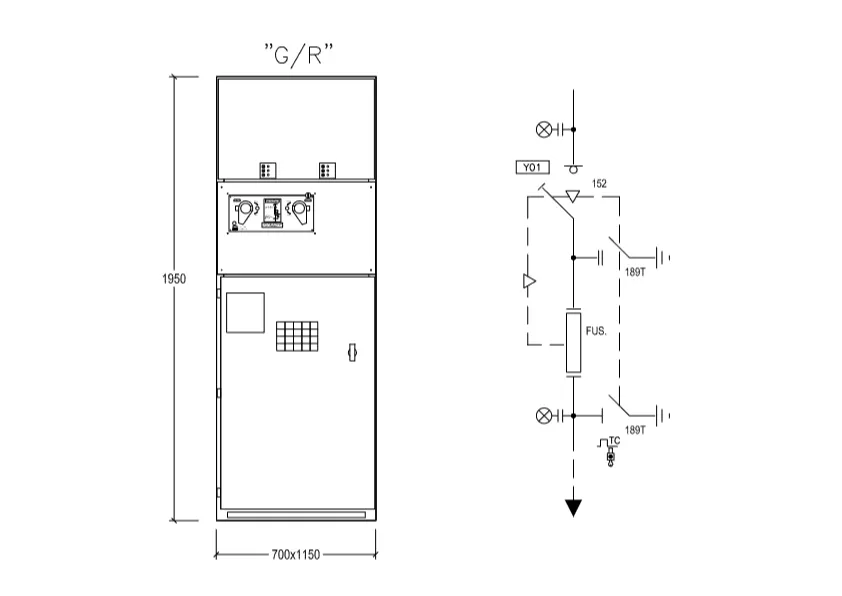

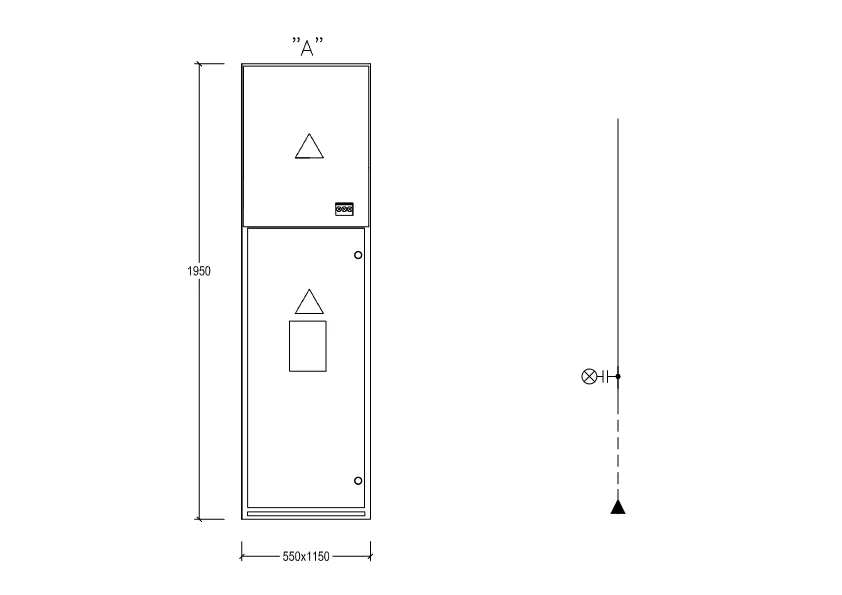

Quadri elettrici prefabbriti protetti a media tensione idonei d essere impiegati in sistemi di distribuzione con tensione a 24KV

Sono costituiti da scomparti unificati corredati da interruttori di manovra sezionatori rotativi, interruttori a piccolo volume olio ridotto e con interruttori in esctloruro di zolfo (SF6). I quadri della serie 2D/R sono conformi alle seguenti norme: Internazionale IEC 62271-200 e le Italiana CEI EN 62271-200 e CEI 0-16

Facile installazione

I quadri sono di dimensioni contenute e possono essere installati anche in piccoli ambienti. Poiché tutte le monovre delle apparecchiature si effettuano dal fronte del quadro, le cabine possono essere addossate alle pareti. Gli scomparti sono provvisti di golfari che facilitano il sollevamento e lo spostamento. Vengono forniti già montati e collaudati.

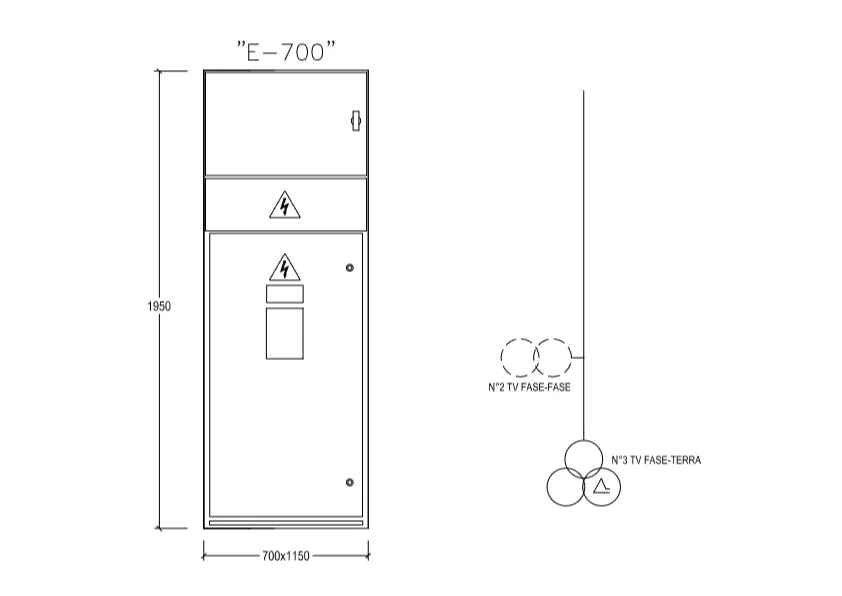

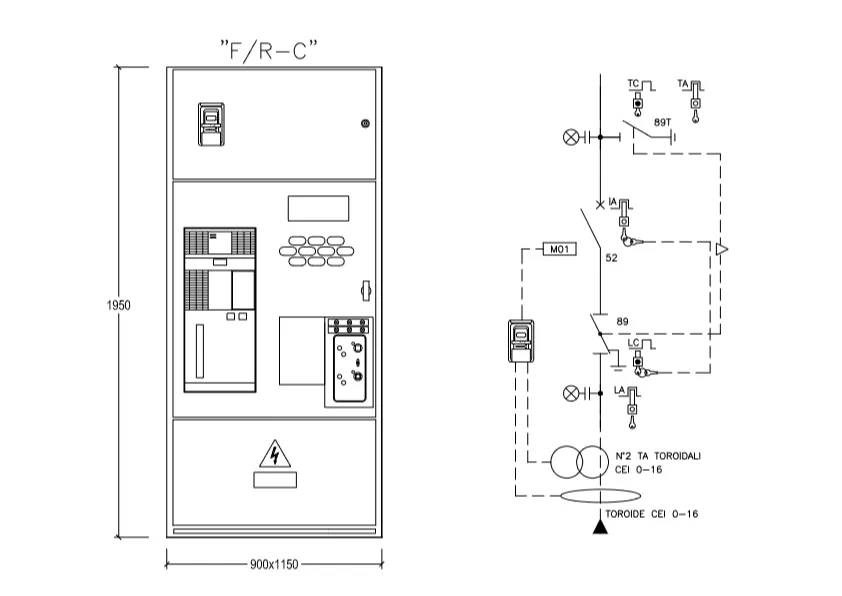

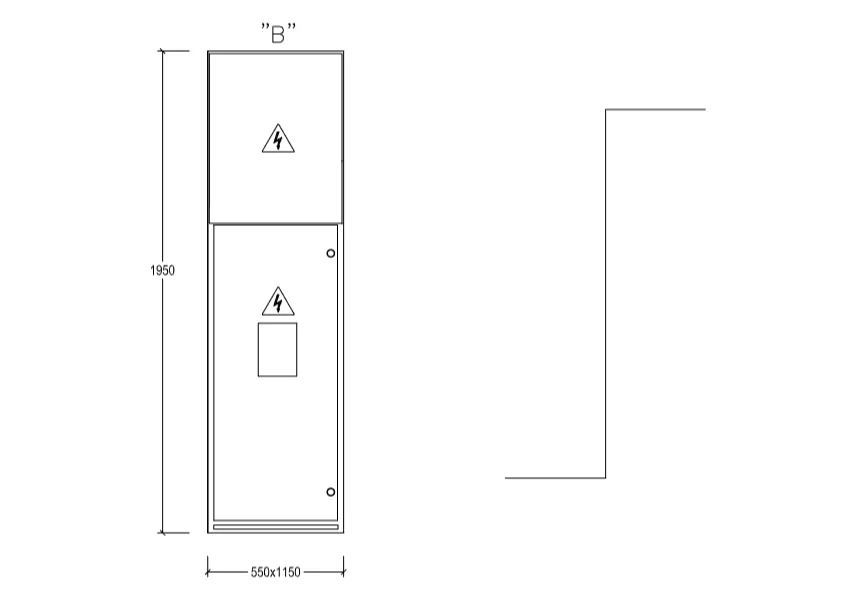

Modularità

I quadri sono costituiti da elementi modulari componibili tra di loro in modo da realizzare gli schemi più svariati. La modularità, inoltre, consente di effettuare qualsiasi ampliamento anche in cabine già installate.

Accessibiltà

Tutti gli scomparti sono comodamente accessibili dal fronte con apparecchiature di tensione aperte e lame di terra chiuse. Queste rendono semplici ed agevoli anche le operazioni di manutenzione.

Manutenzione

Grazie alle segregazioni metalliche tra le celle, è possibile intervenire in breve tempo sui quadri in tensione per sostituire componenti come fusibili, trasformatori di misura terminali ecc. Questo assicura la massima continuità di servizio dei quadri.

Ispezionabilità

Le apparecchiature possono essere agevolmente ispezionate con quadro in servizio attraverso l'oblò sul fronte dello scomparte. Lo stato delle apparecchiature è segnelato da dispositivi meccanici inseriti nel quadro comandi degli interruttori/sezionatori.

Sicurezza

Particolare attenzione è stata dedicate alla sicurezza: i quadri sono provvisti di messa a terra della struttura e dei componenti, und serie di blocchi meccanici evita qualsiasi possibilita di errata manovra, la separazione metallica tra Ia cella sbarre e la cella inferiore impedisce qualsiasi passcaggio di corrente di fuga tra 1 morsetti di uscita anche in ambienti ad alto grado di polluzione.

Esecuzione e verniciatura

Il quadro 2D/R viene fornito nell'esecuzione base con grado di protezione IPH3 sullinvolucro esterno ed IPH2 all'interno tra le varie celle. Può essere fornito anche nella versione da esterno in apposito contenitore metallico o in cemento vibrato. Tutte le lamiere che compongono il quadro di media tennsione 2D/R sono trattate con processo di decappaggio, sgrassatura e fosfatazione. La verniciatura viene eseguita a forno con polveri epossidiche, colore standard RAL 7030.
Altri colori vengono forniti a richiesta.
