Unità/Accessori per Quadri Media Tensione 2D/R
Unità H
Contenimento trasformatoriUnità disponibili
| Dimensioni box standard | |

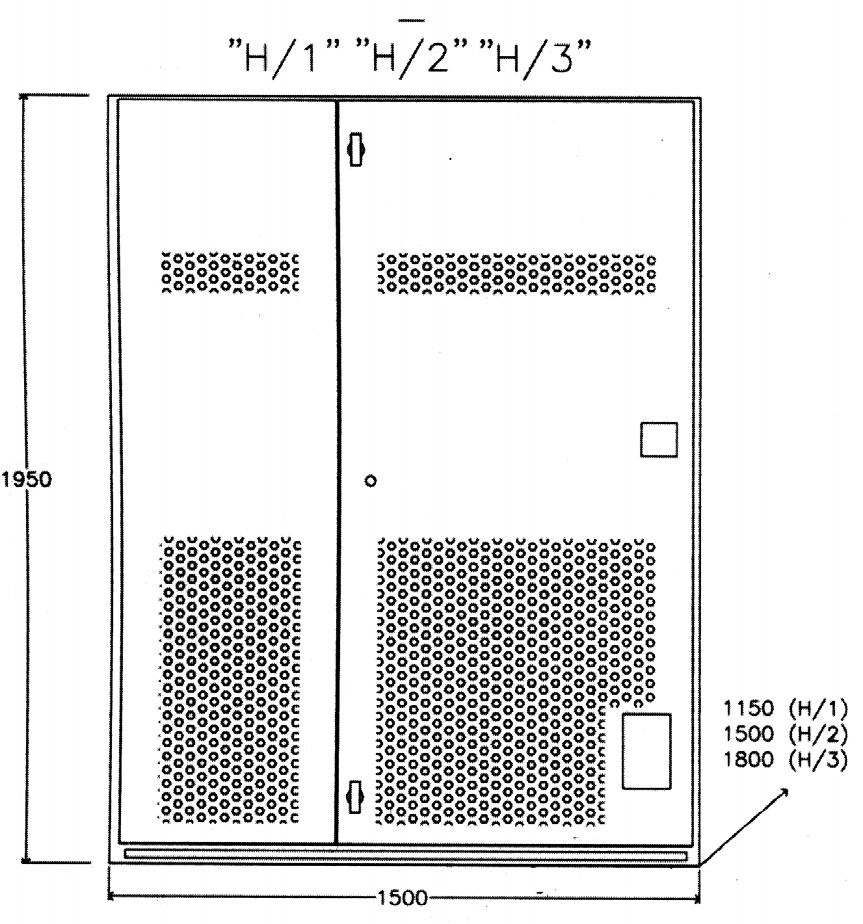

| BOX H/1 | L1500 P1150 H1950 |
| BOX H/2 | L1500 P1500 H1950 |
| BOX H/3 | L1500 P1800 H1950 |

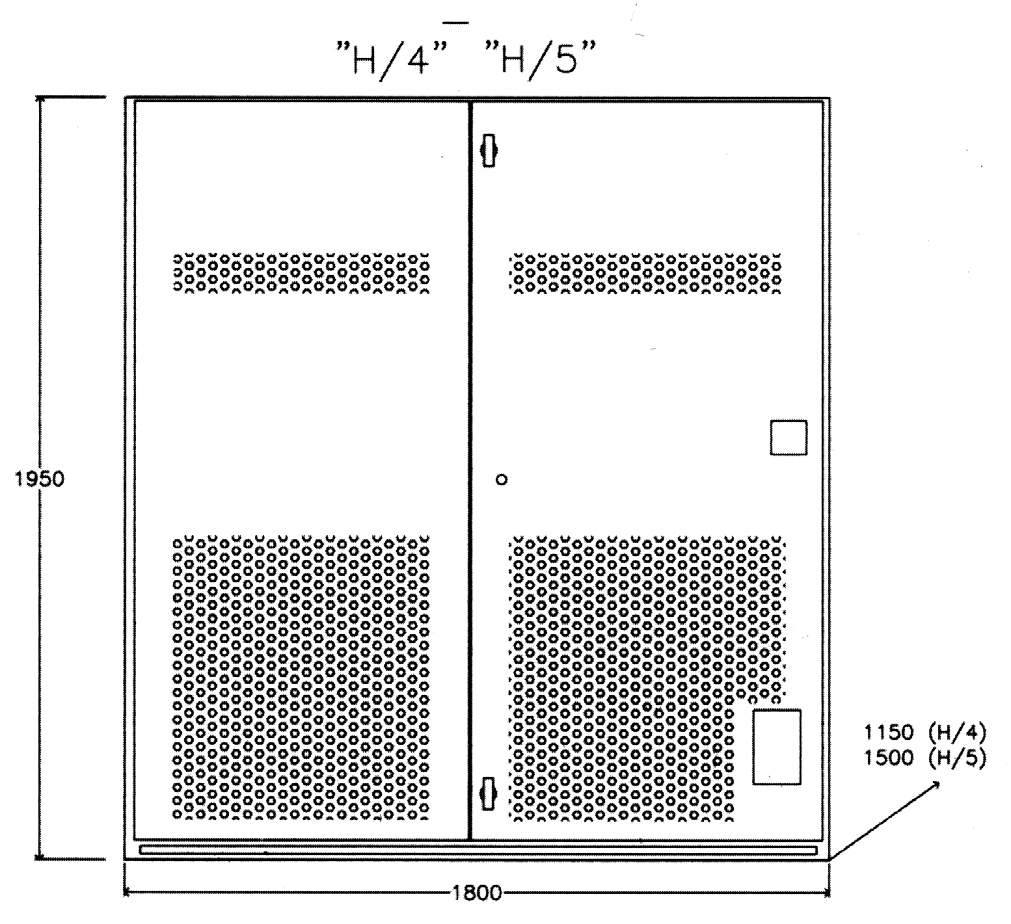

| BOX H/4 | L1800 P1150 H1950 |
| BOX H/5 | L1800 P1500 H1950 |

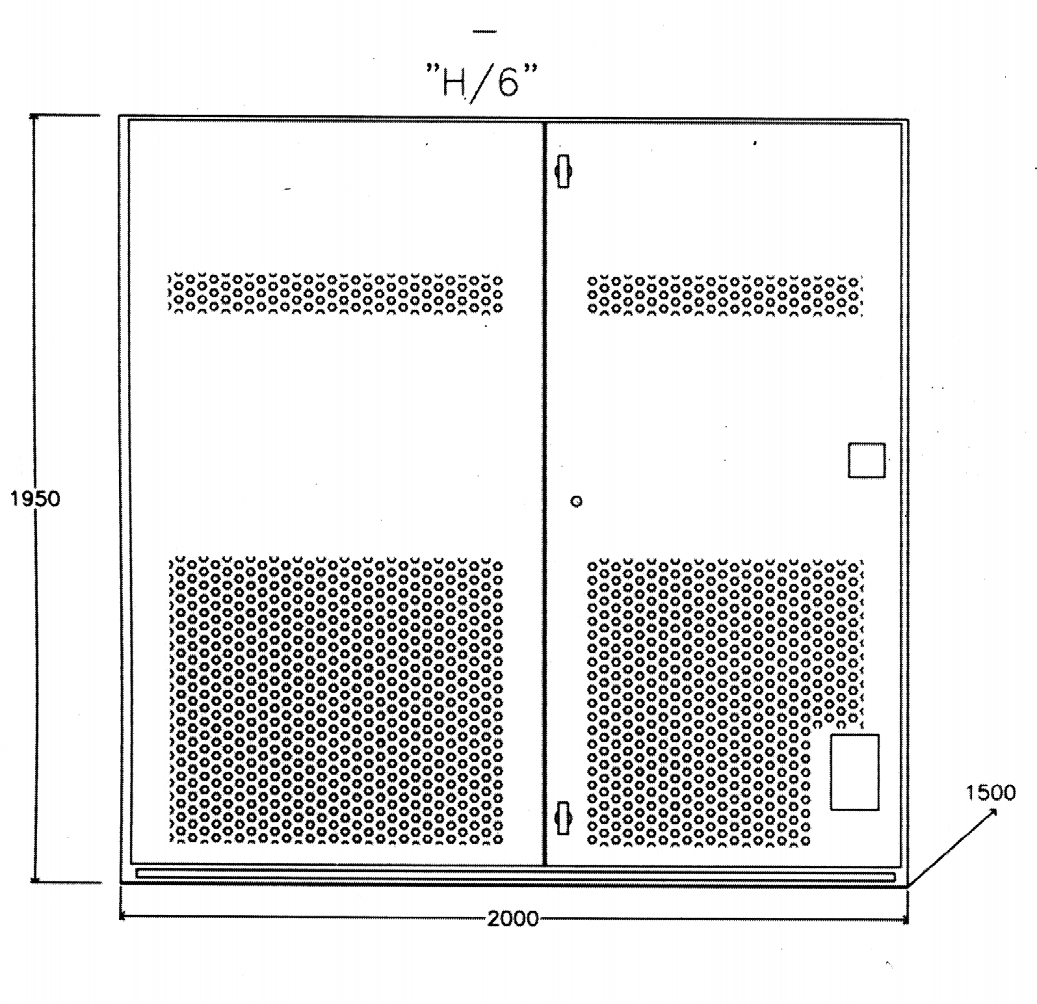

| BOX H/6 | L2000 P1500 H1950 |

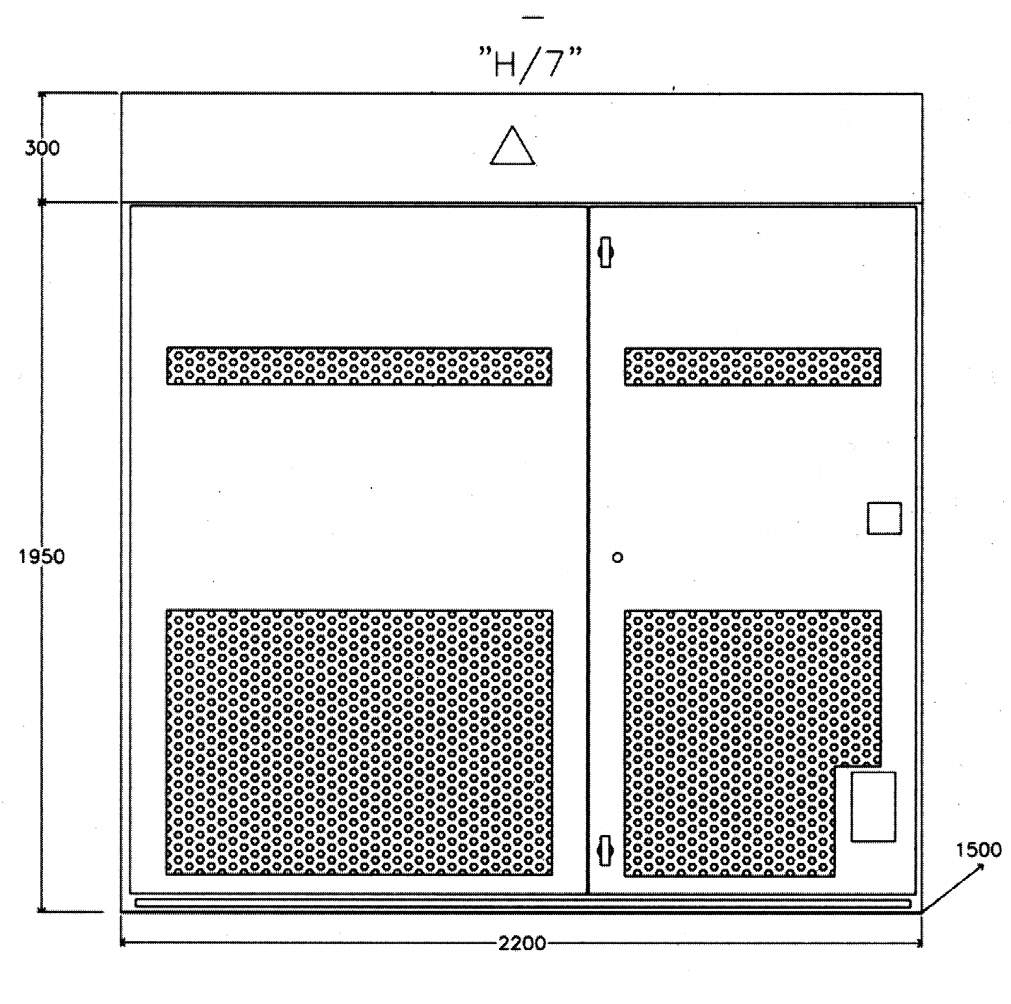

| BOX H/7 | L2200 P1500 H2250 |
Unità base
- Blocco a chiave AREL SBP1
- Circuito di terra
| Accessori a richiesta a completamento dello scomparto base | |
| Illuminazione interna | ⦾ |
| Sopralzo da 300mm | ⦾ |
Le unità di contenimento trasformatore sono disponibili solo in versione standard non a tenuta d’arco interno, sono realizzate in lamiera pre-zincata ad eccezione del fronte che sarà verniciato RAL 7030.
Sono forniti in KIT di montaggio su bancale.
Verificare prima dell’ordine che le dimensioni del box siano tali da garantire le distanze di isolamento con il trasformatore prescelto.
È possibile realizzare box di alloggio trasformatore con dimensioni differenti da quelle indicate su richiesta, per ulteriori informazioni tecnico commerciali rivolgersi al nostro ufficio commerciale.
Verificare prima dell’ordine che le dimensioni del box siano tali da garantire le distanze di isolamento con il trasformatore prescelto.
