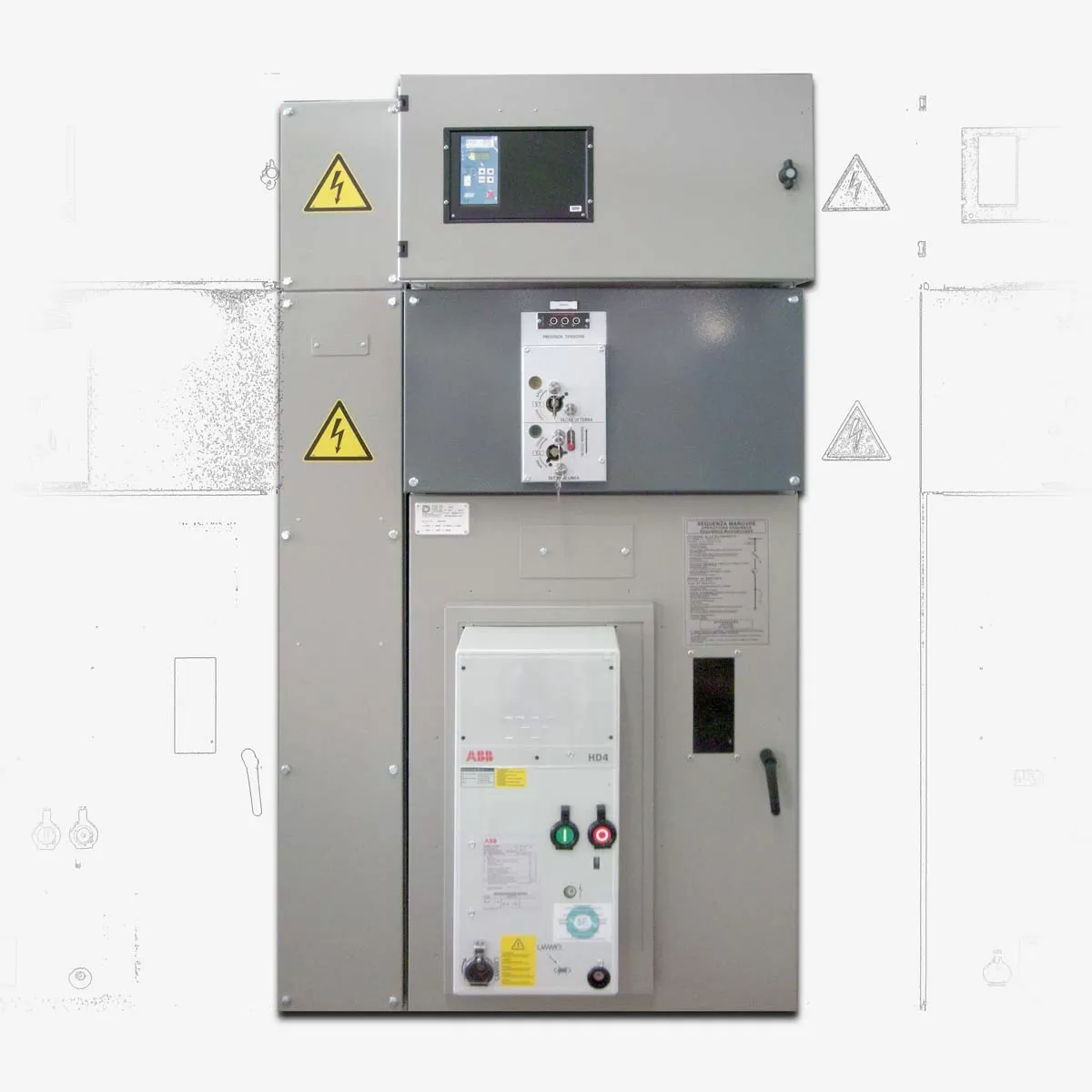

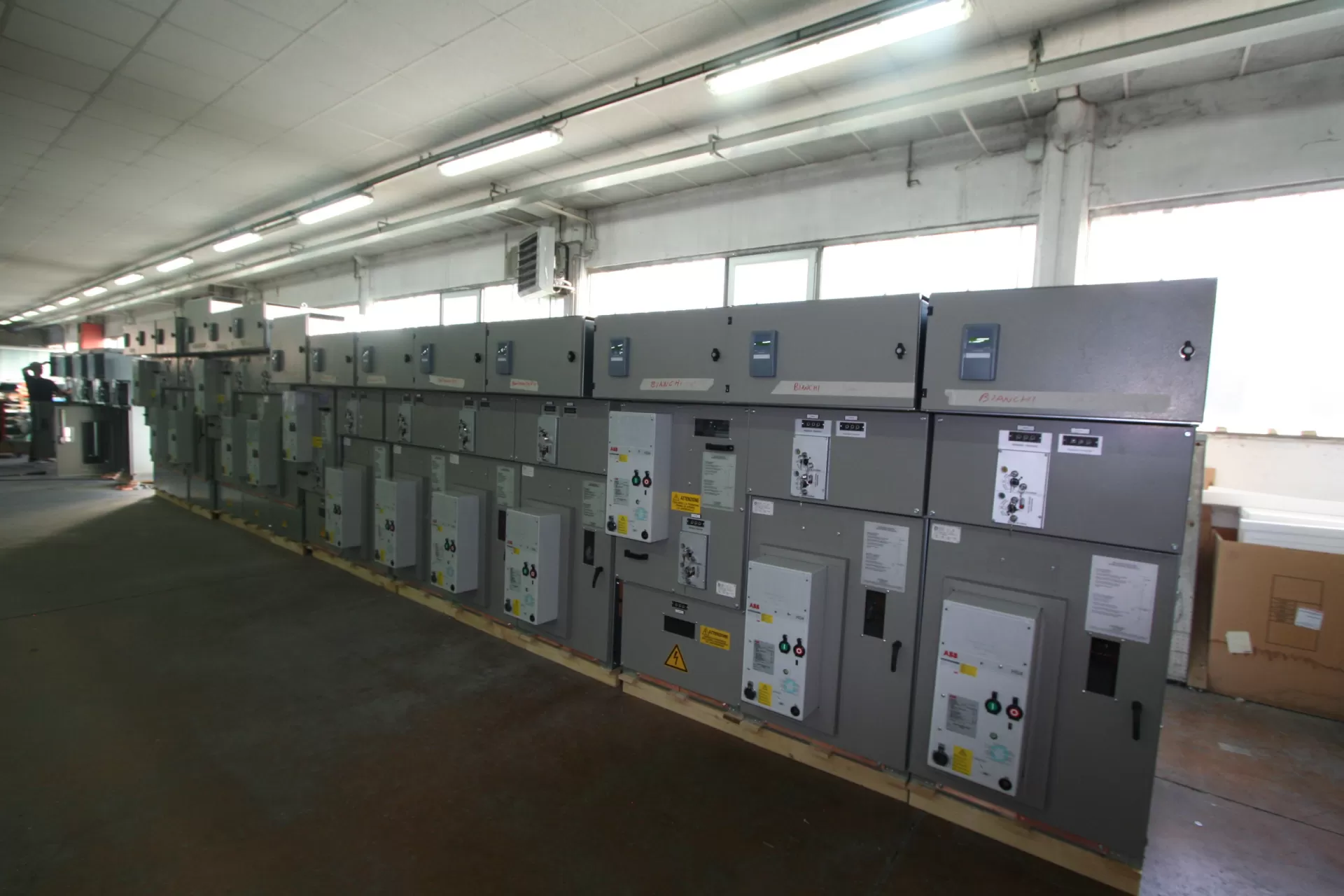

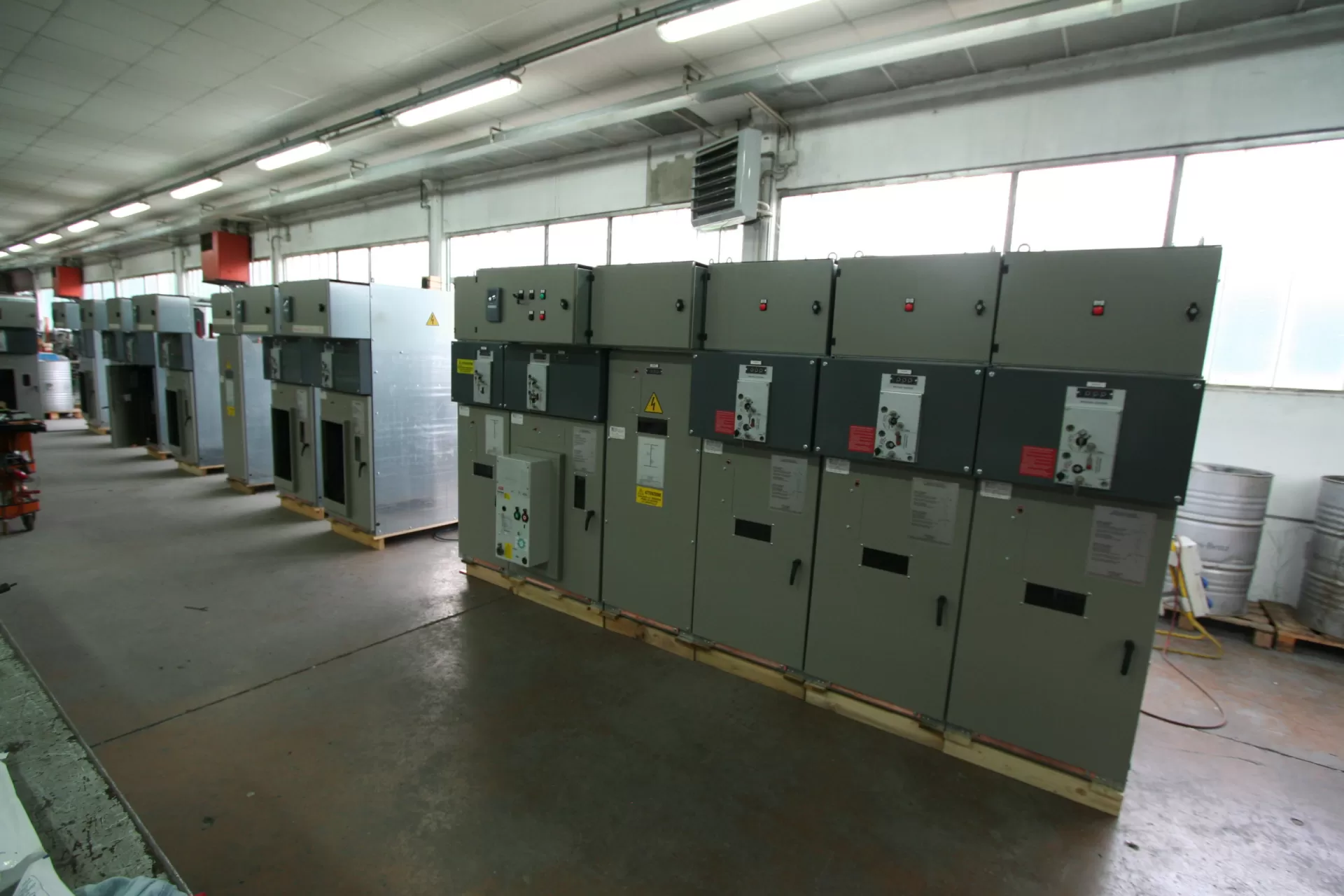

Quadri Media Tensione

2D/S

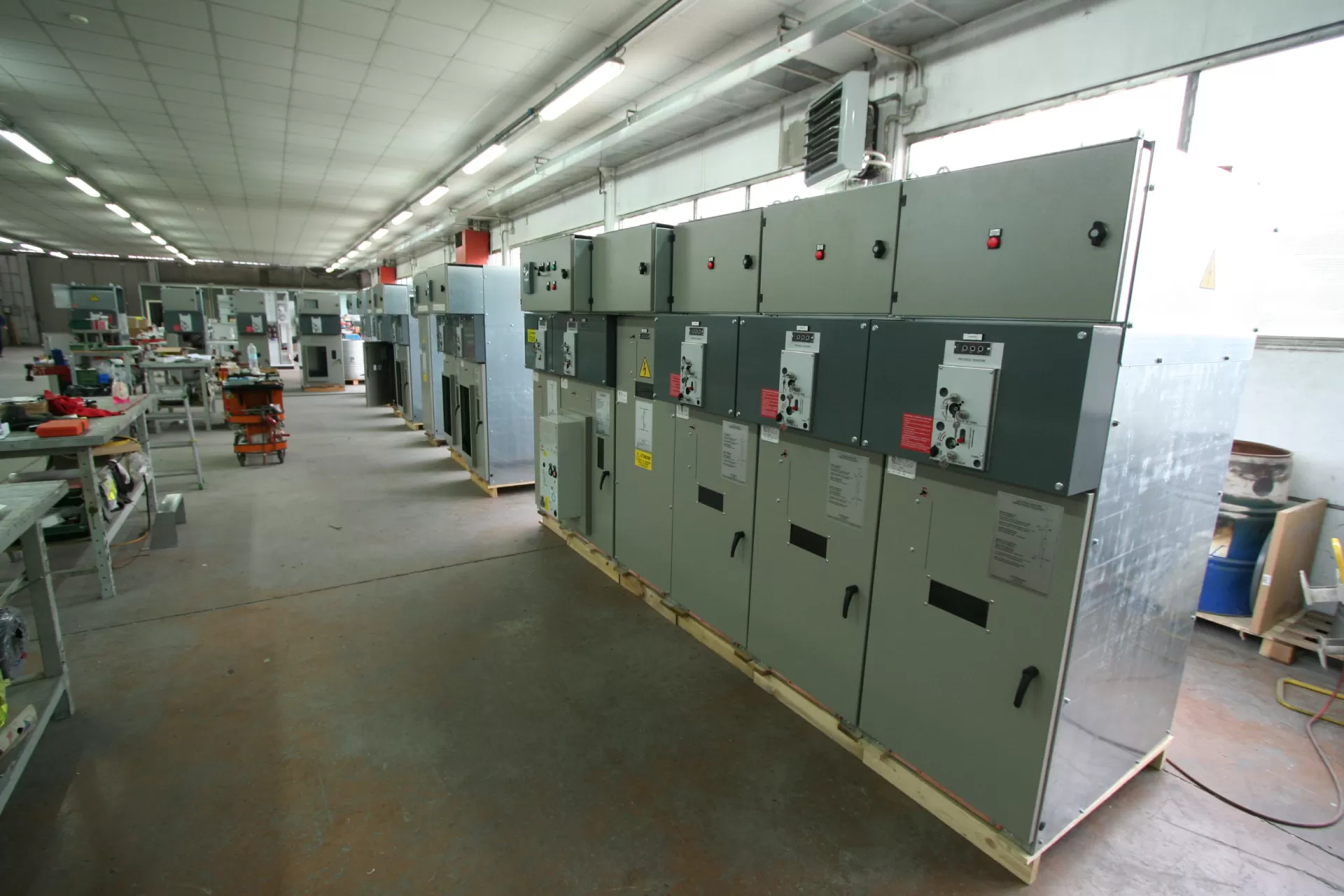

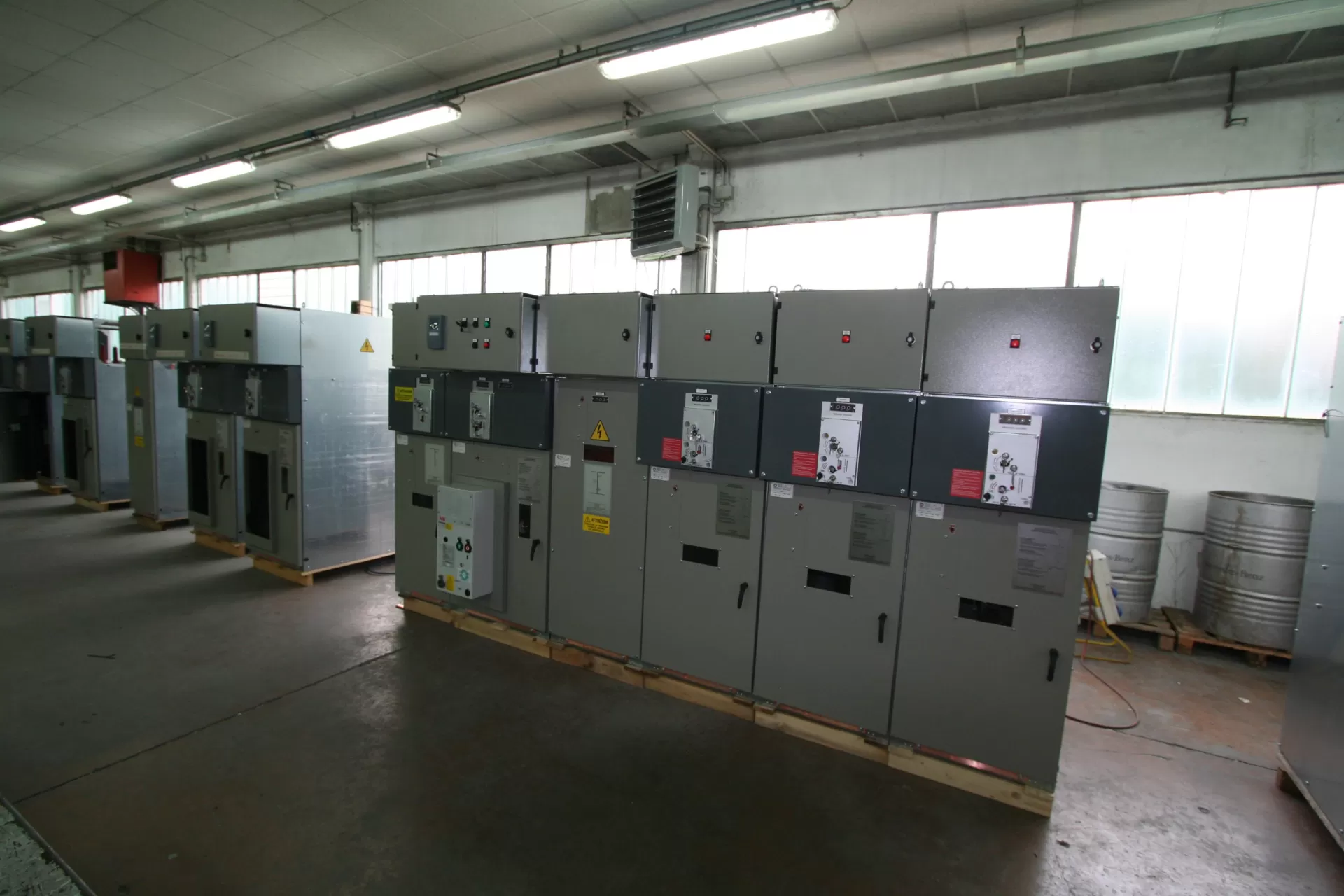

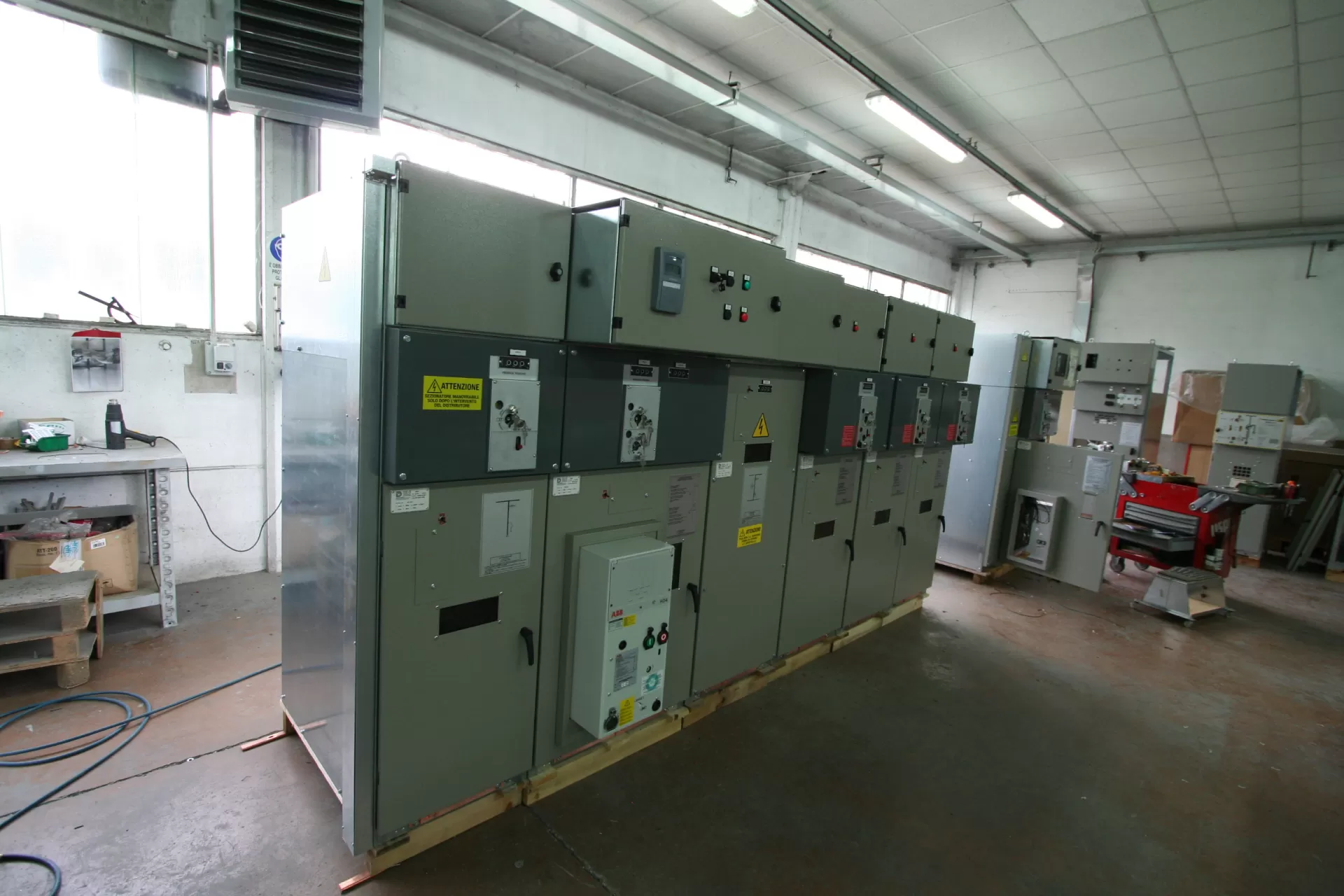

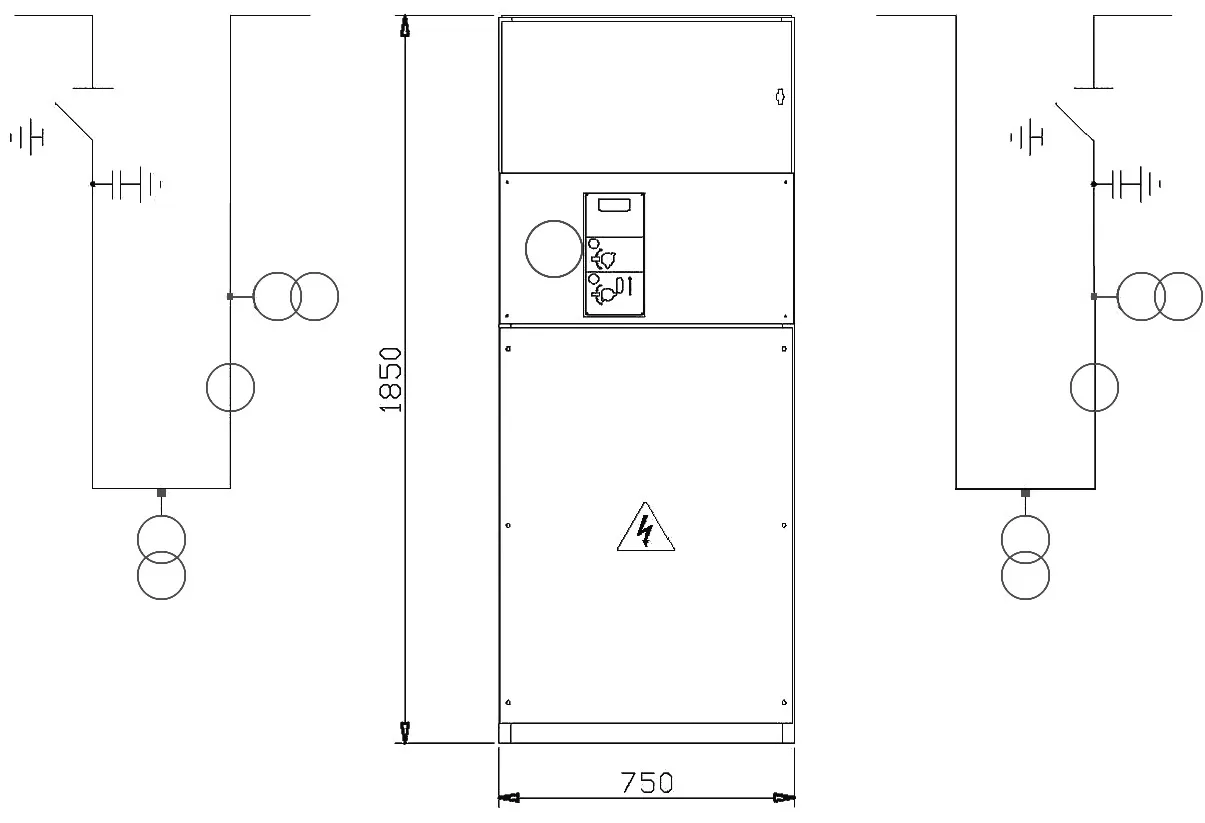

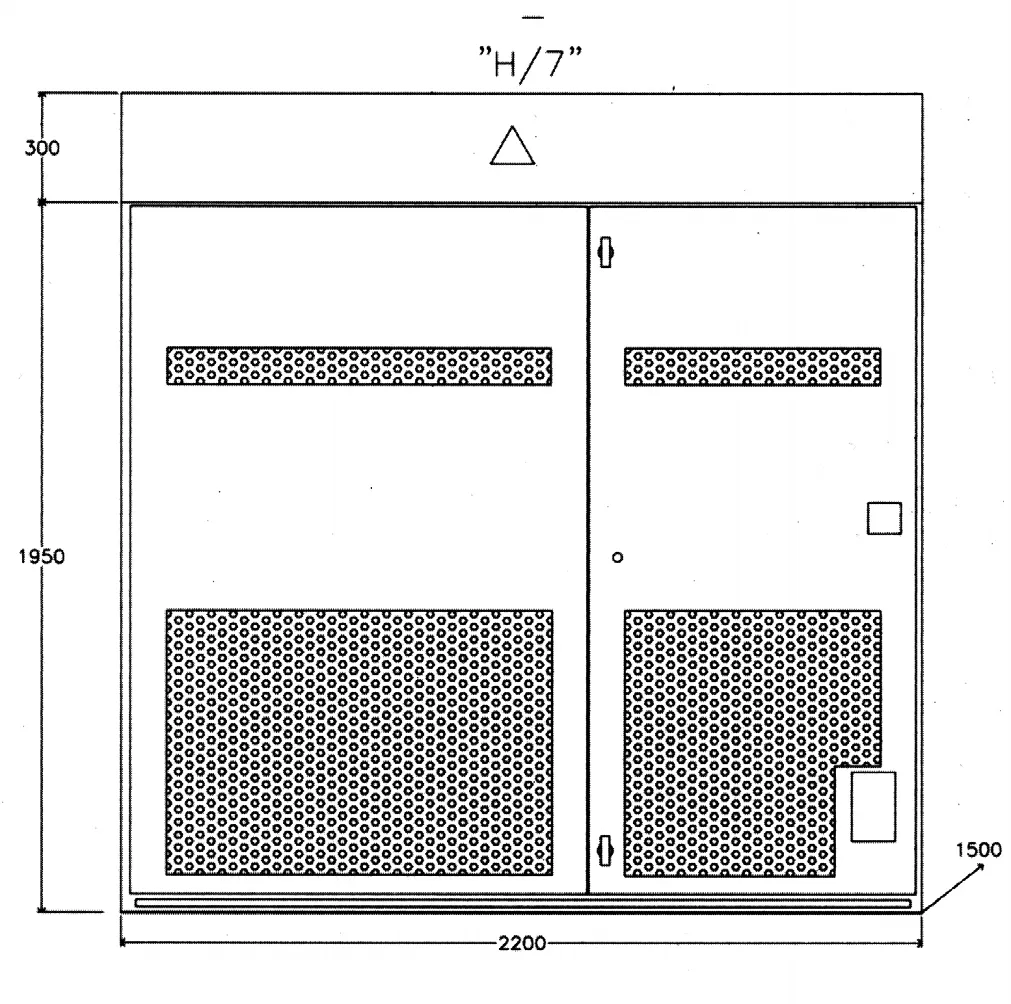

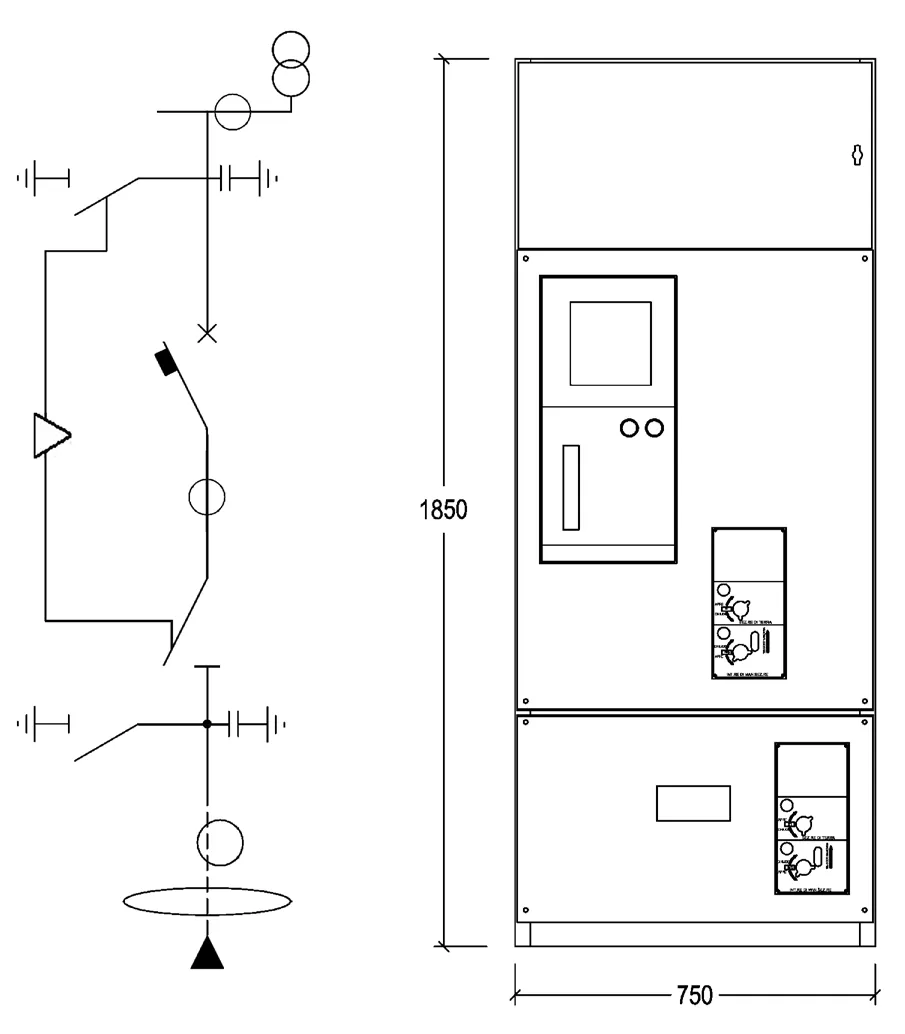

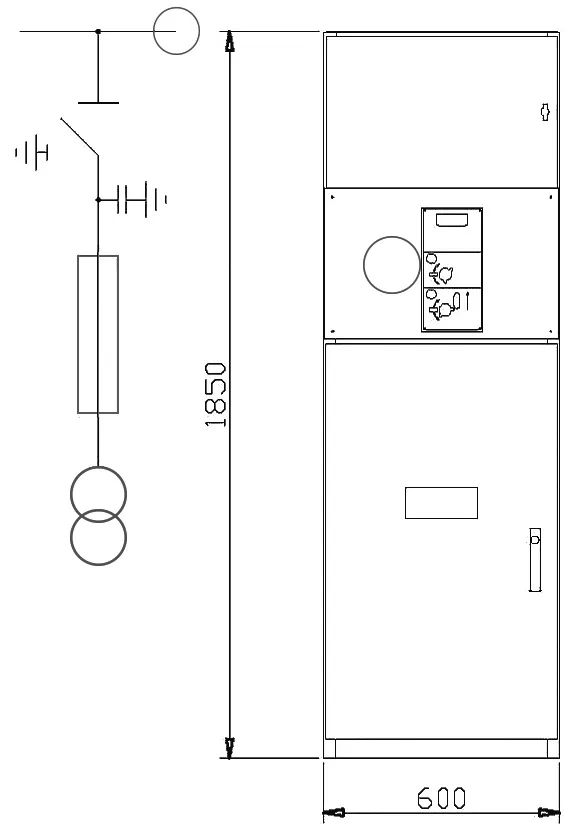

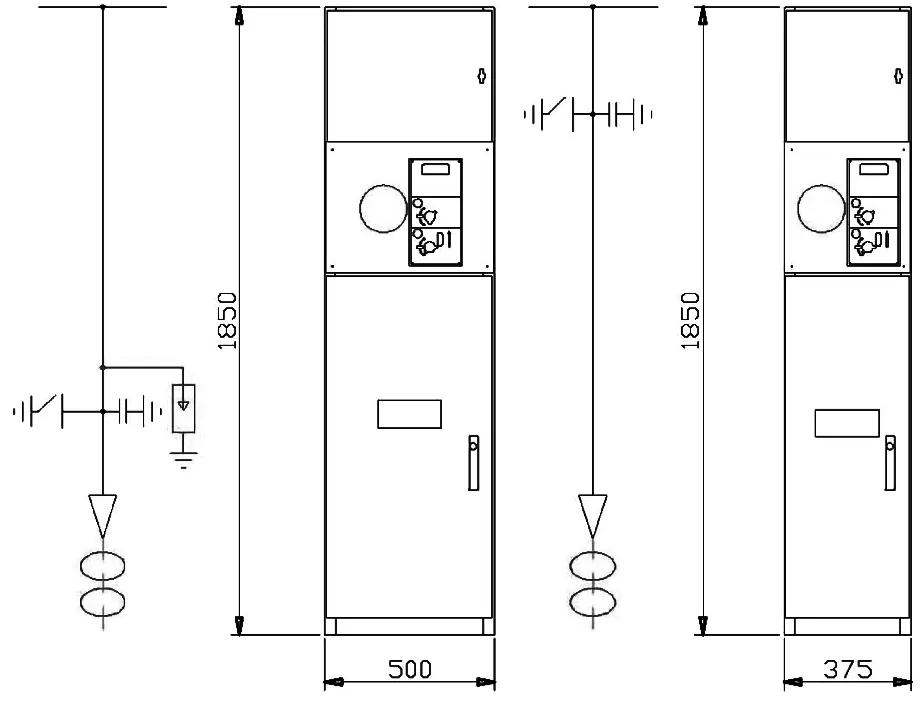

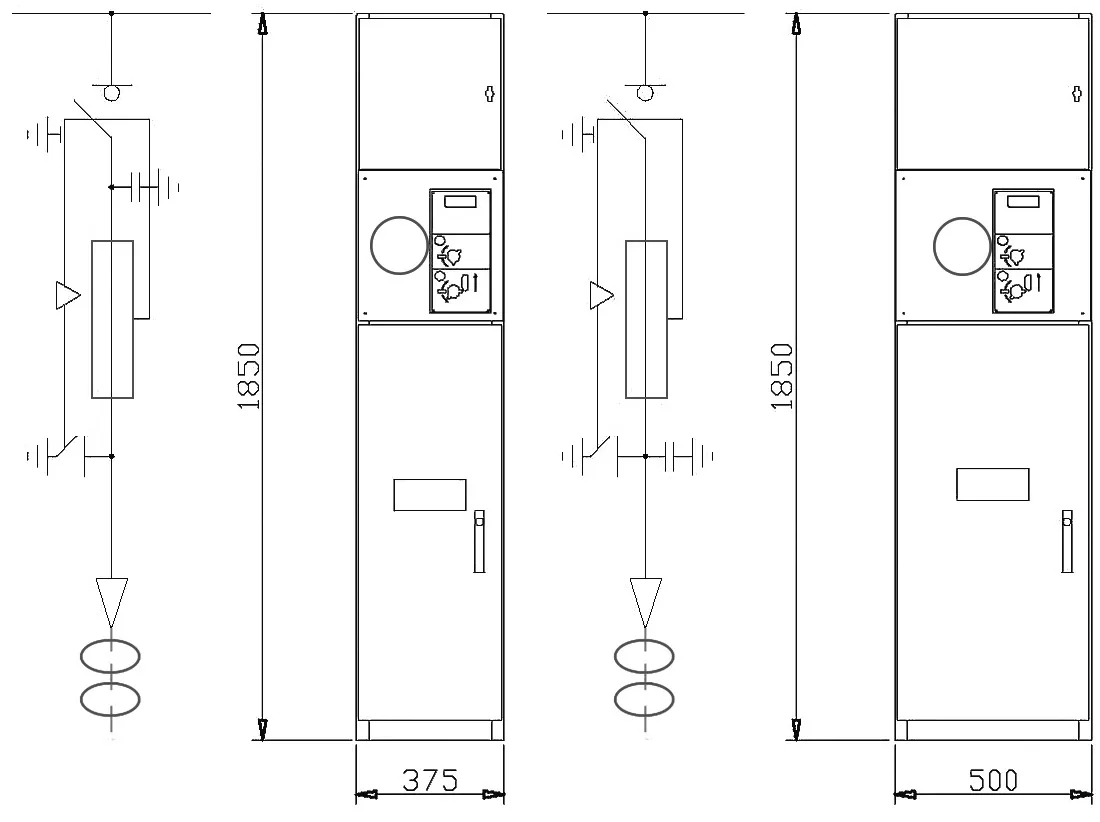

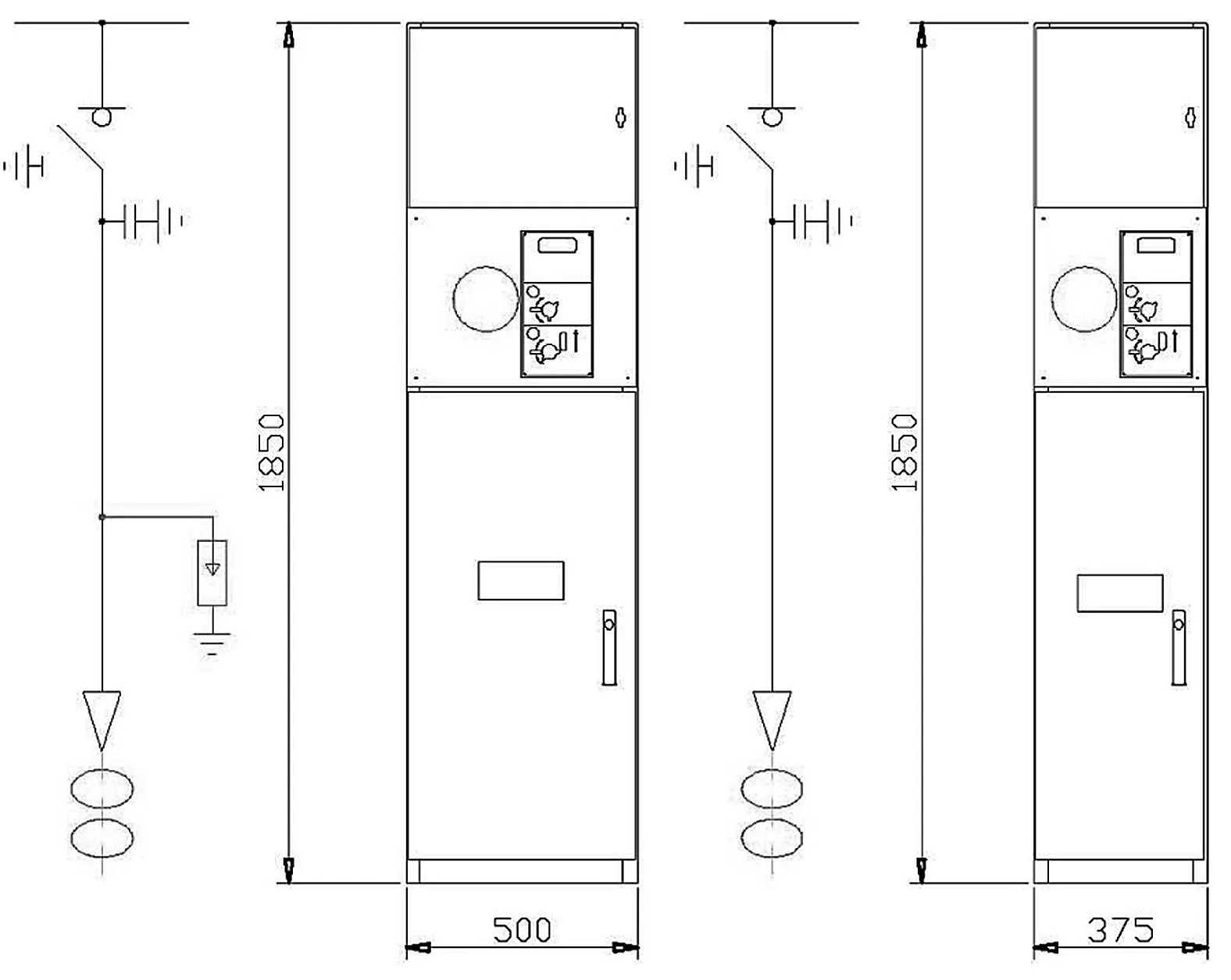

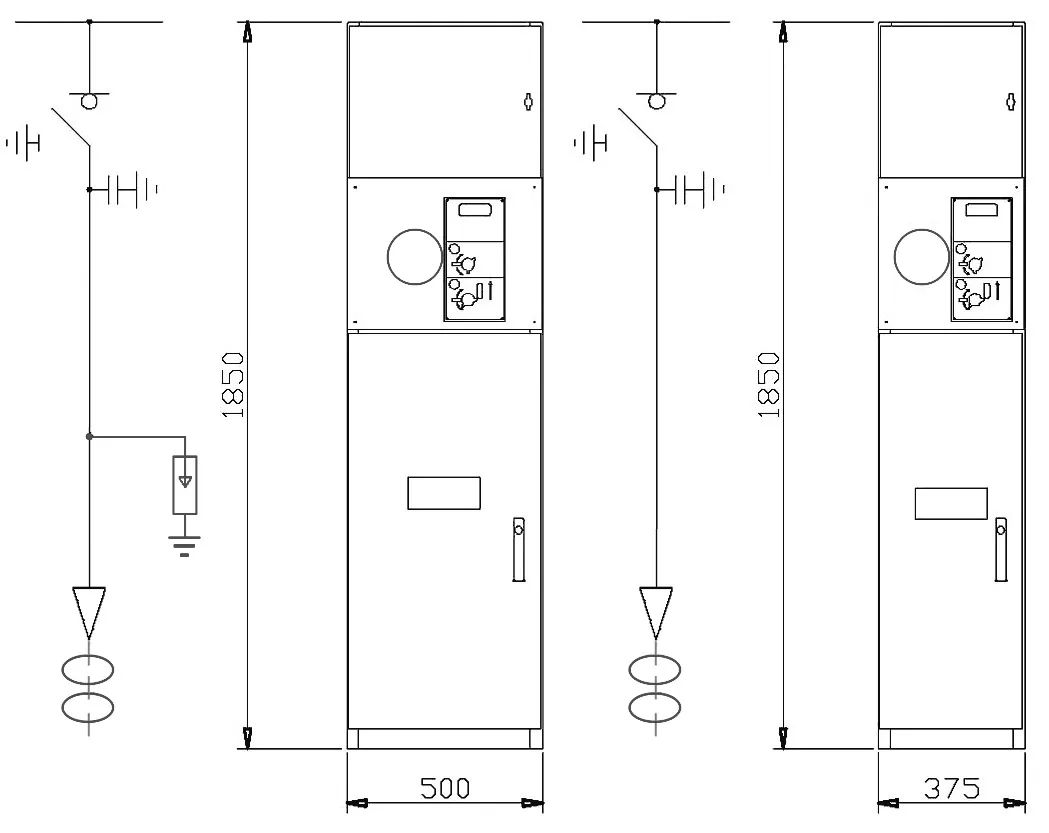

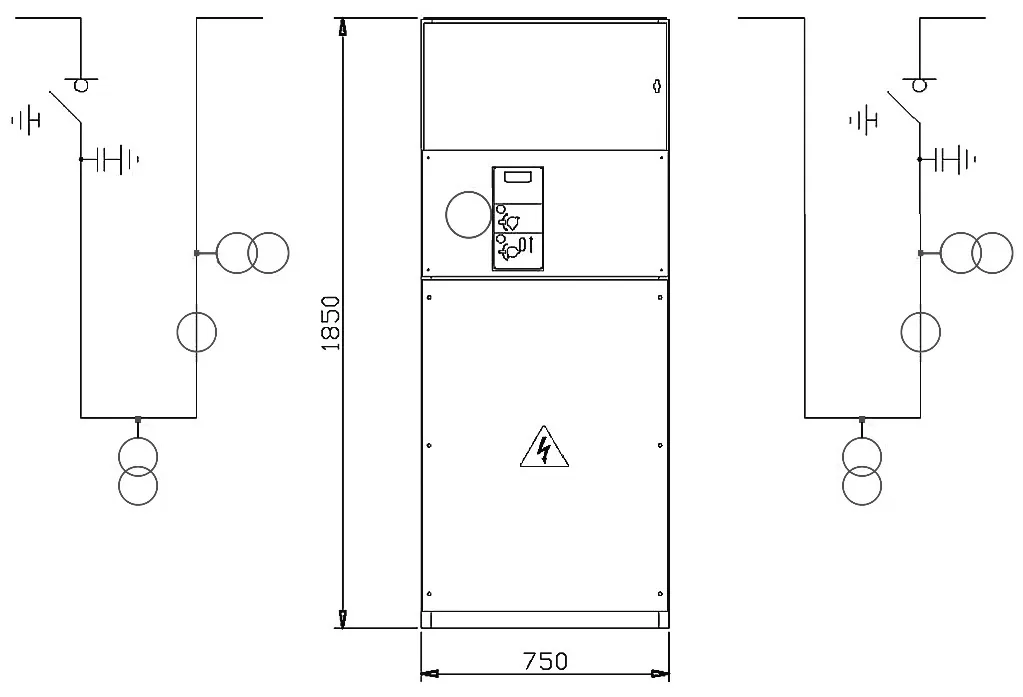

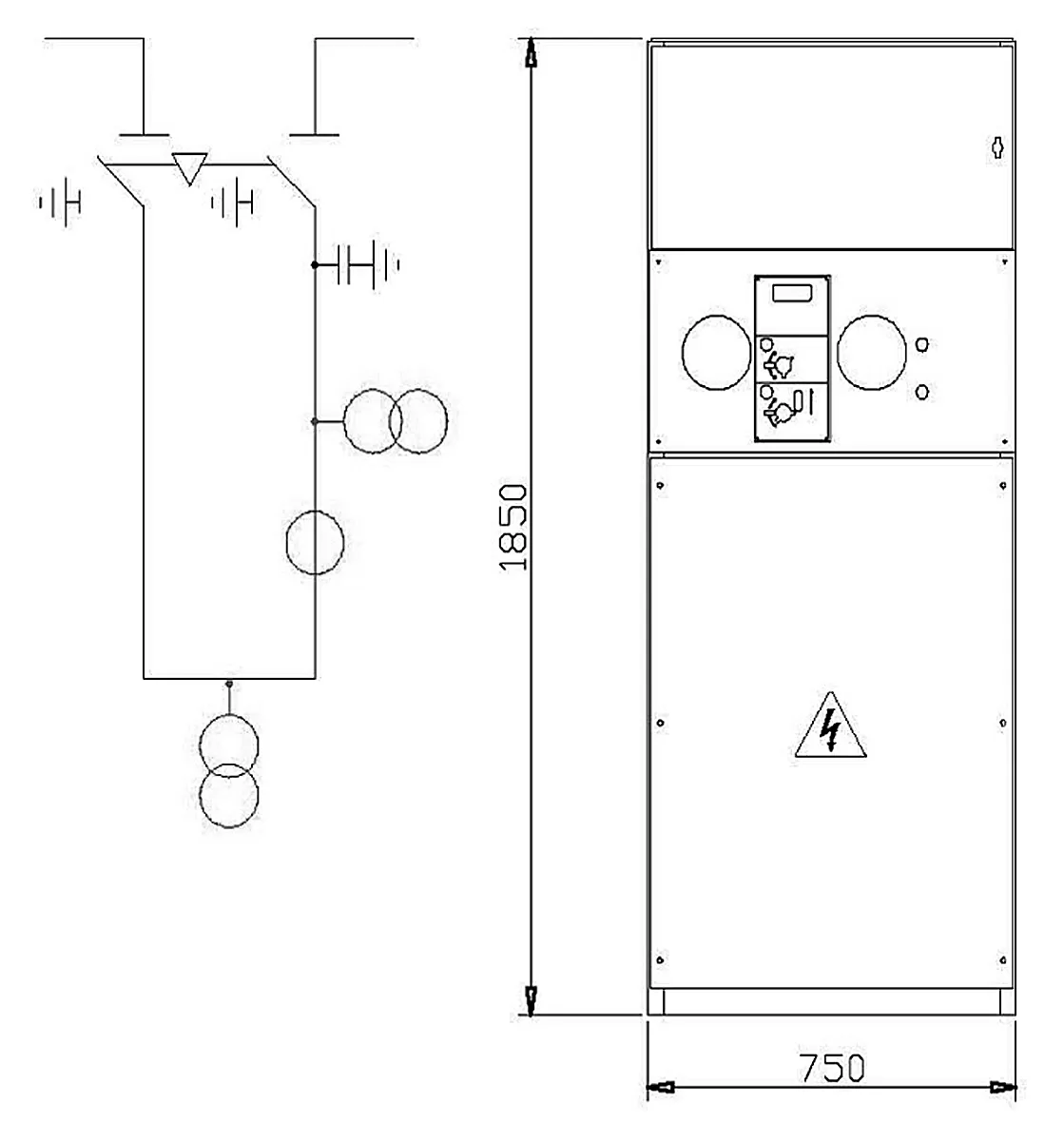

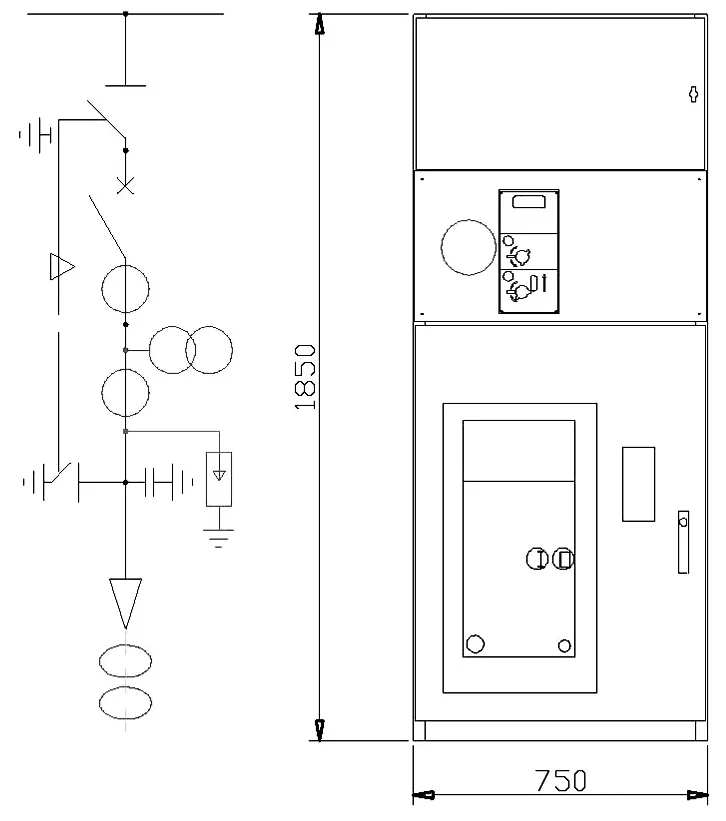

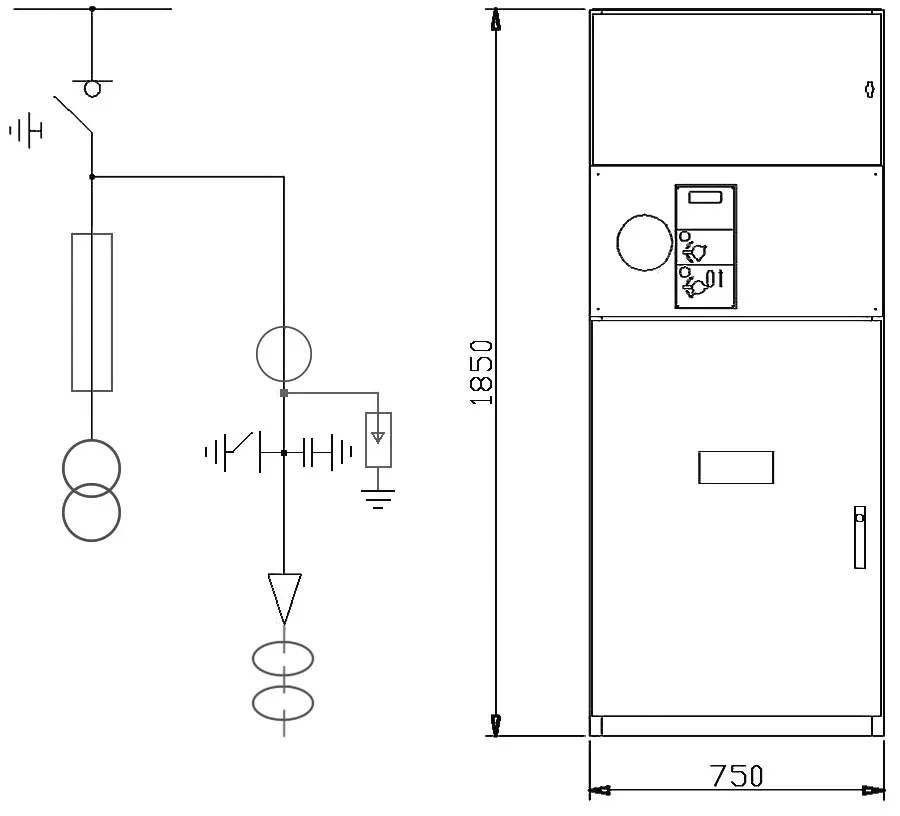

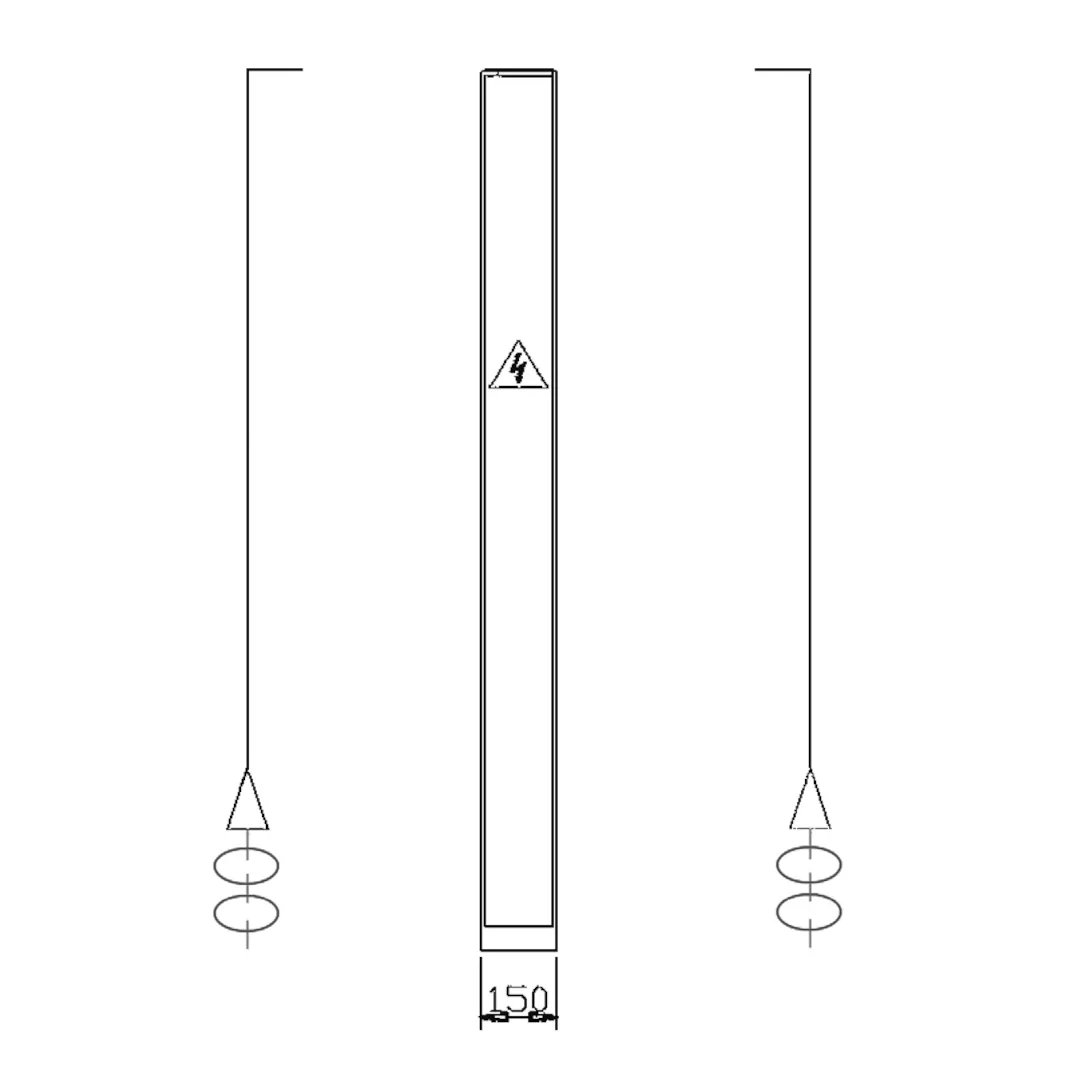

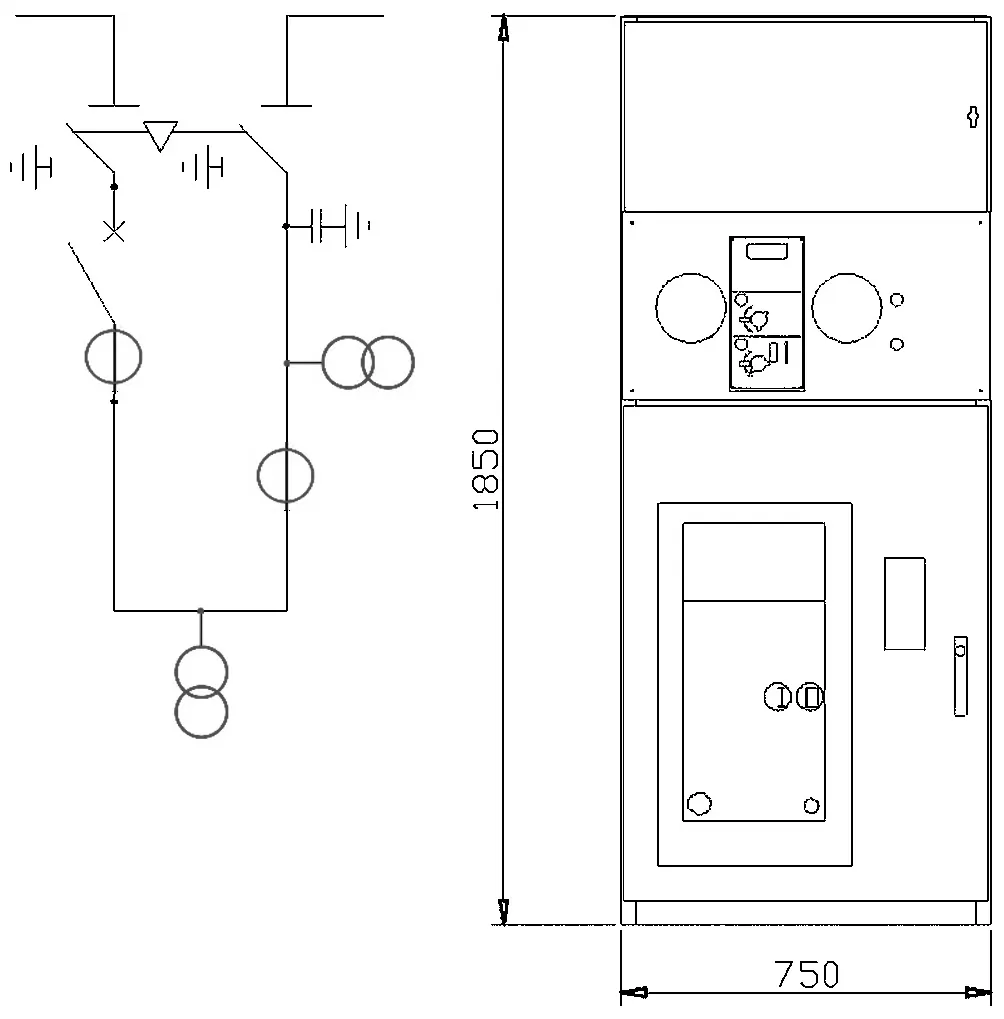

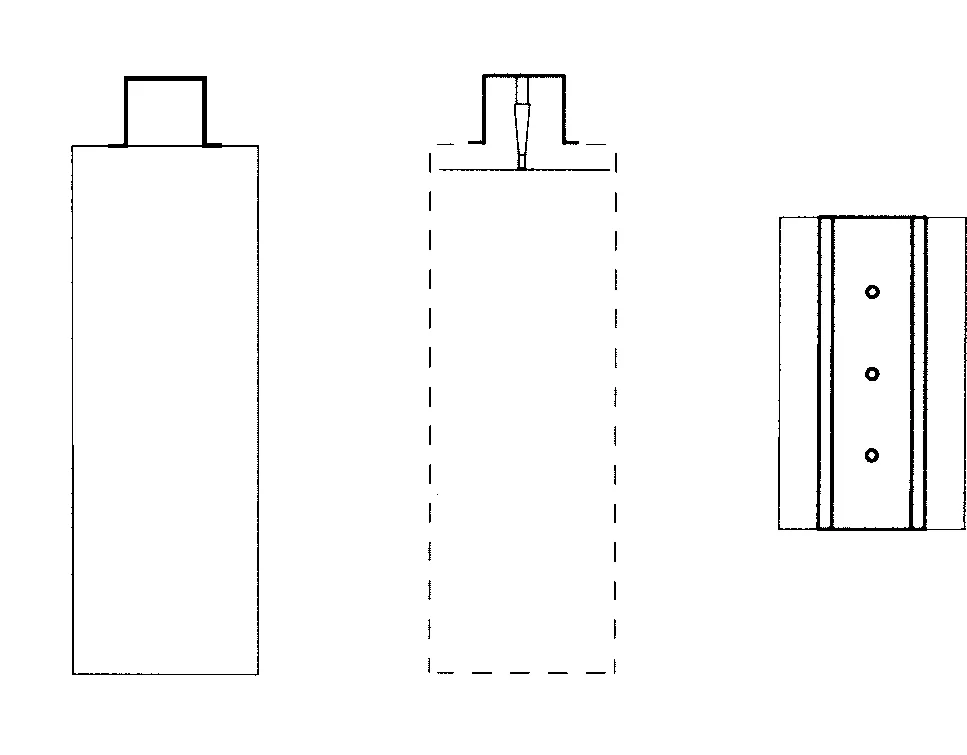

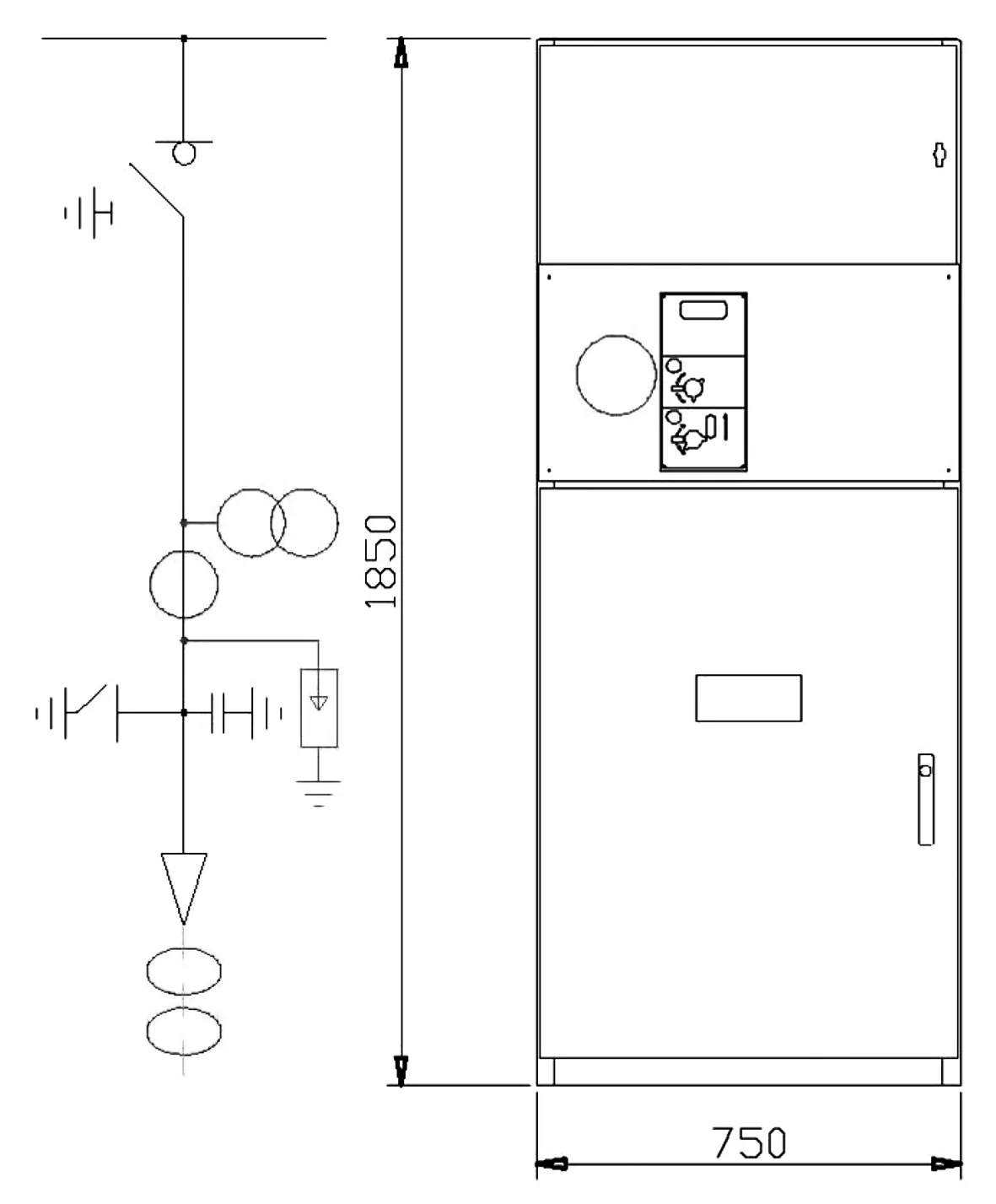

I quadri a media tensione della serie 2D/S sono unità prefabbricate per interno di tipo modulare, componibili, isolate in aria fino a 24KV

equipaggiabili con apparecchiature di sezionamento e interruzione quali:

- Interruttori di manovra - sezionatori a 3 posizioni isolati in SF6;
- Sezionatori a 3 posizioni isolati in SF6;
- Sezionatori di terra supplementari isolati in aria;
- Interruttori isolati in gas o in vuoto.

Principali caratteristiche

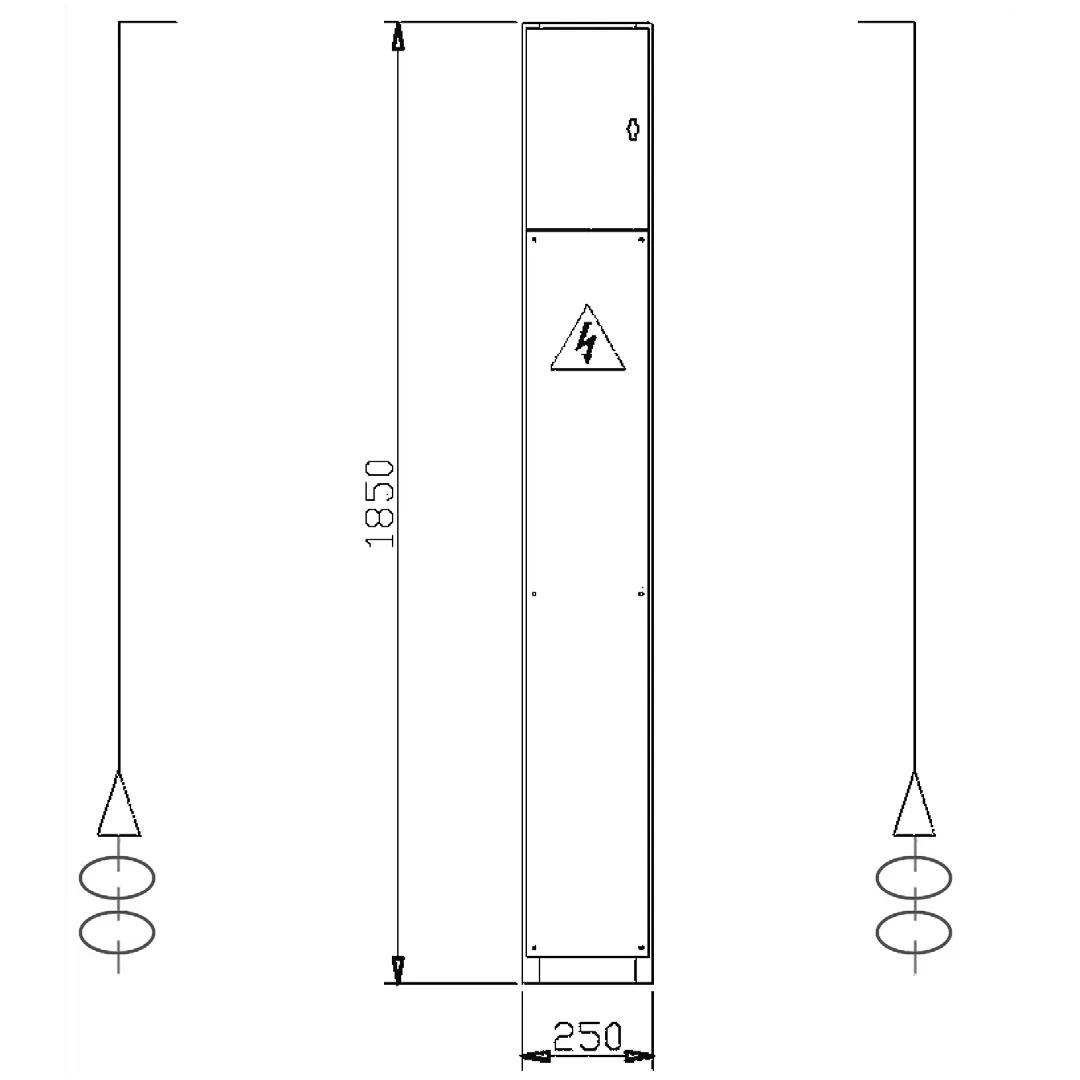

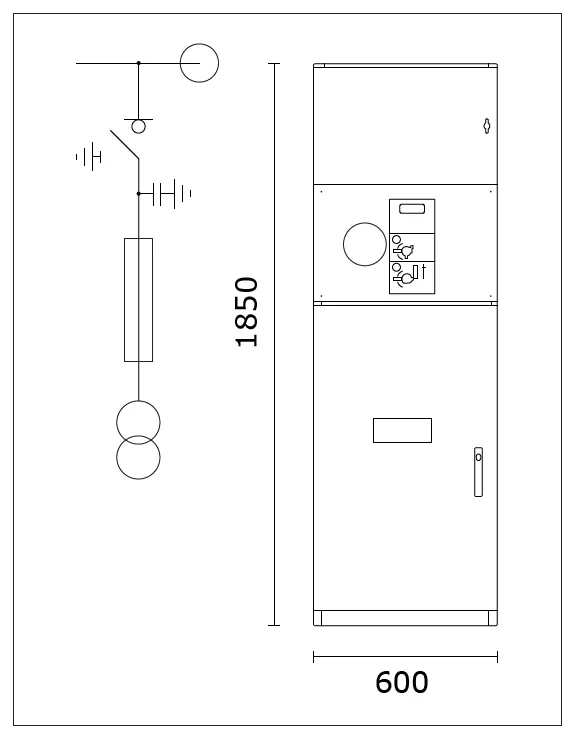

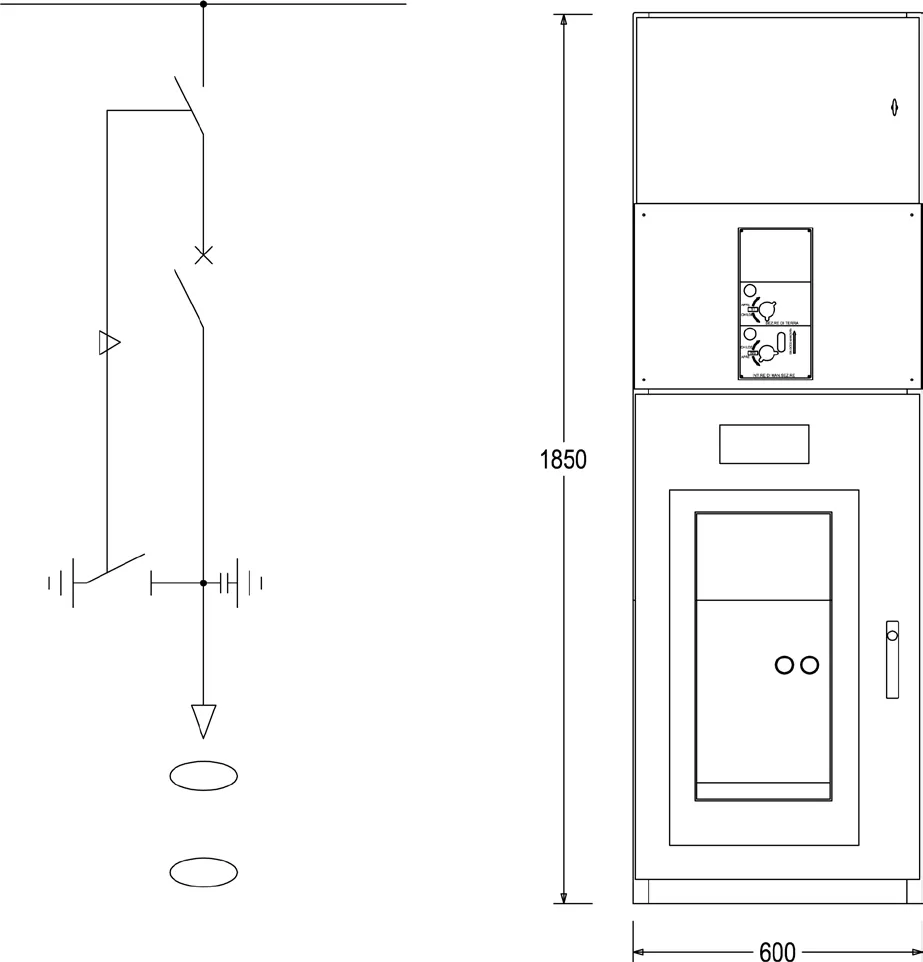

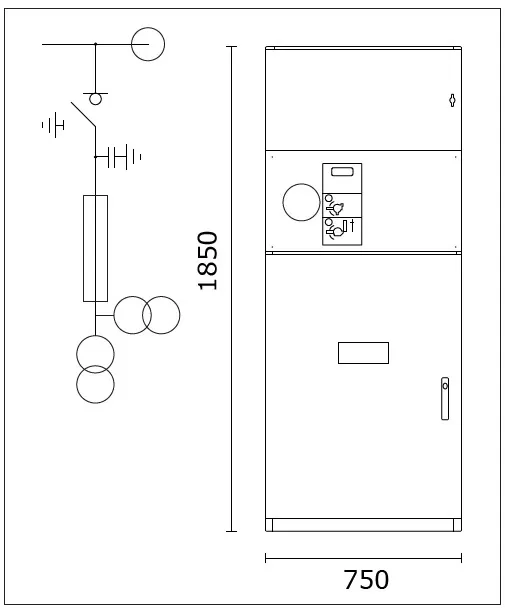

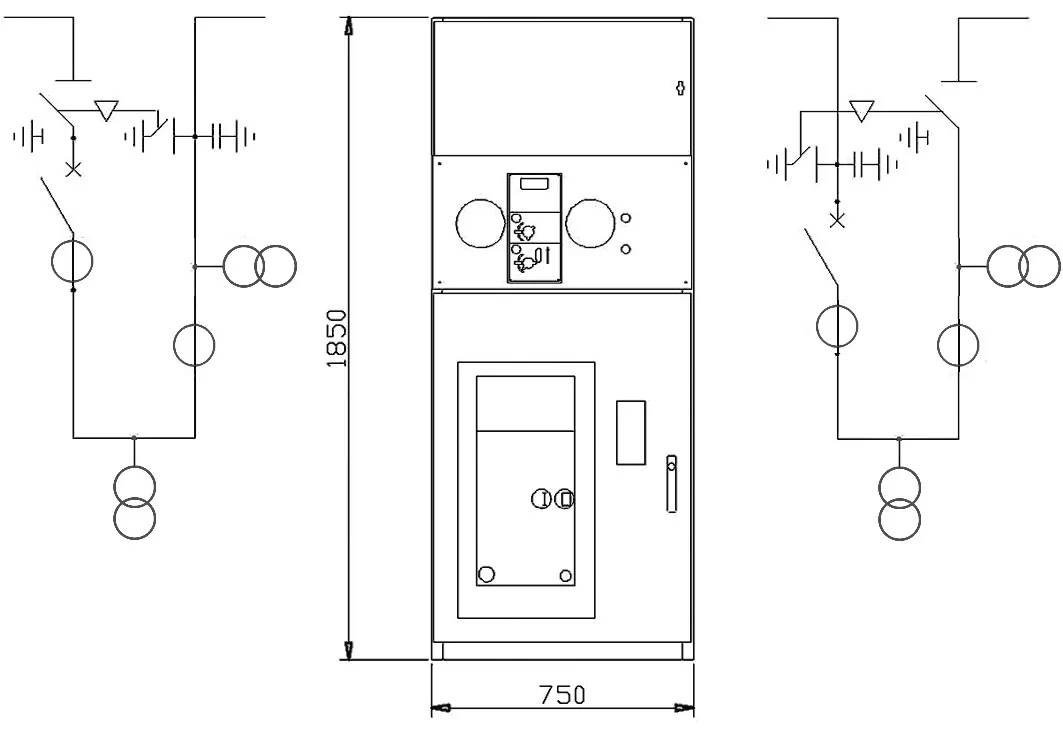

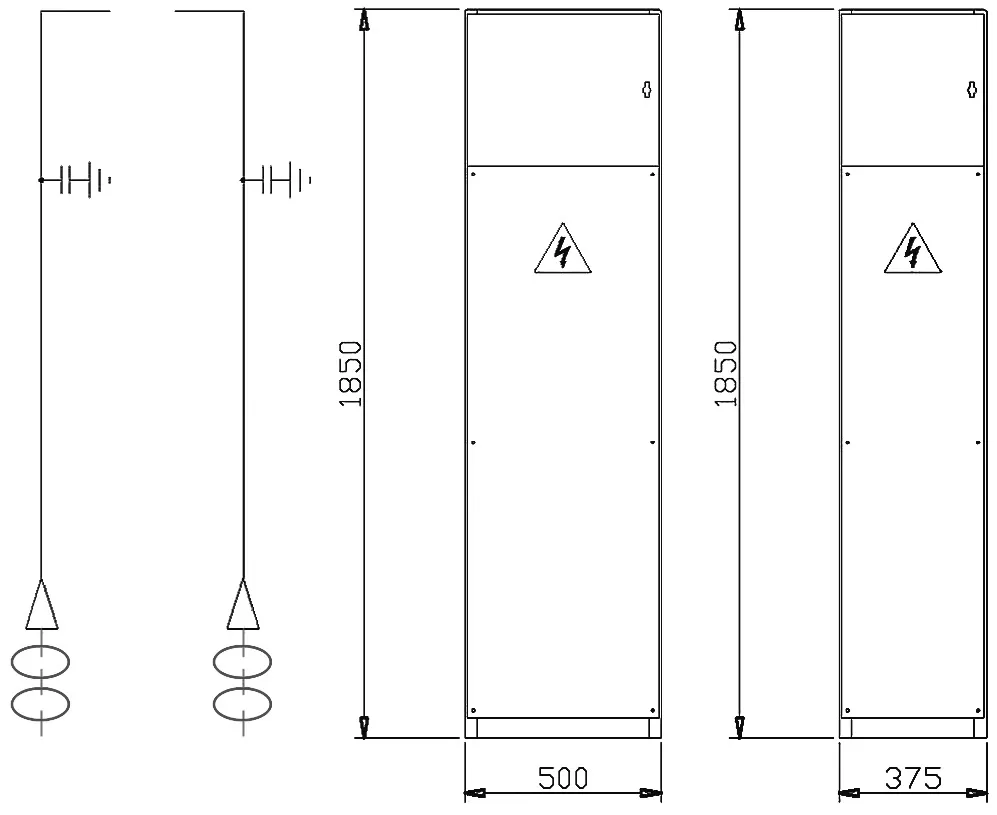

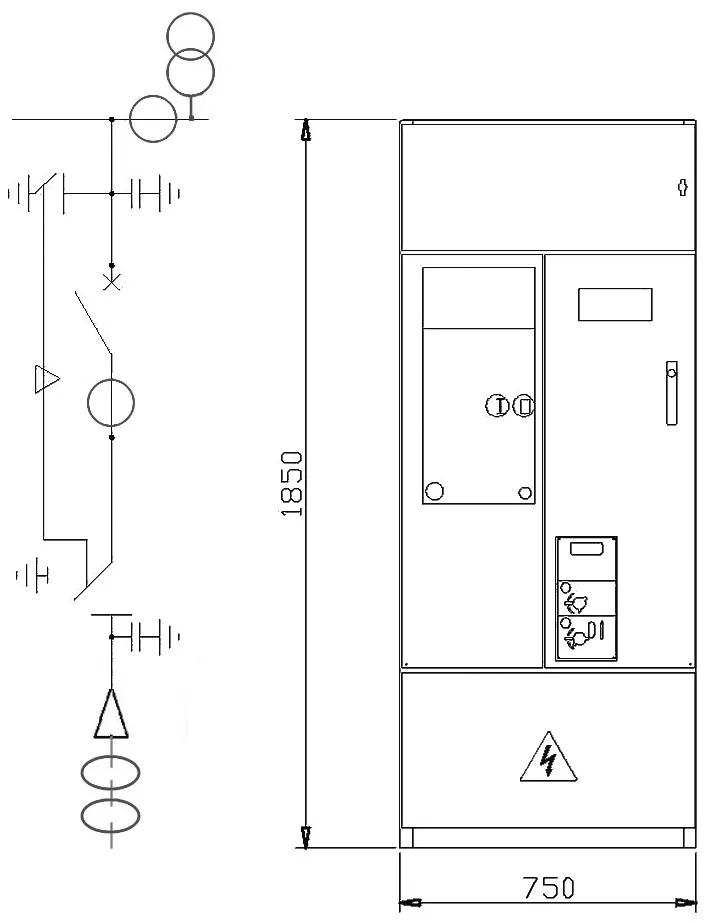

• Ampia gamma di unità funzionali;
• Modularità;
• Versione a tenuta d’arco interno (su richiesta);
• Dotazione di interblocchi meccanici ed elettrici per la massima sicurezza;
• Compattezza e ottimizzazione nell’impiego degli spazi;
• Addossabilità a parete;
• Semplicità di installazione e manutenzione;
• Certificazioni di prodotto,
• Prove di tipo e prove di accettazione;

Verniciatura

Verniciatura RAL 7035

Campi di applicazione

I quadri 2D/S trovano impiego nella distribuzione elettrica secondaria di media tensione: cabine di trasformazione come comando e protezione di linee / trasformatori. In virtù della loro compattezza sono particolarmente indicate per l’installazione all’interno di locali anche di piccole dimensioni e in cabine prefabbricate.

Esempi di applicazione

• Impianti per la fornitura di energia elettrica; Impianti di energia alternativa (fotovoltaici eolici ecc.);
• Impianti ferroviari e metropolitani;
• Centrali elettriche;
• Impianti Industriali;
• Porti, aeroporti, ospedali etc.

Norme

Le apparecchiature sono conformi alle norme:

• CEI EN 62271-200;
• IEC 62271-200.

In particolare i quadri 2D/S sono classificabili come:

• Continuità di servizio: LSC2A;
• Classificazione dei diaframmi: PM;
• Arco interno su 4 lati: IAC AFLR (solo su richiesta).

Condizioni di servizio

• Temperatura ambiente: compresa tra -5°C e + 40°C;
• Altitudine: inferiore o uguale a 1000 m. ( per altitudini superiori contattare Due Di Elettrotecnica );
• Ambiente: presenza di atmosfera normale, non corrosiva, assenza di polveri, gas infiammabili;
• Umidità: umidità relativa inferiore o uguale al 95% in assenza di condensazione;

Condizioni di stoccaggio

Al fine di conservare al meglio le unità funzionali, in caso di stoccaggio prolungato, si raccomanda di conservarle nel loro imballo originale, in luogo secco, al riparo da eventuale pioggia o sole ad una temperatura compresa tra -5°C e + 45°C.

Versioni disponibili

• Standard;
• Arco interno tipo IAC AFLR 16KA x 1 Sec (solo su richiesta).

Gradi di protezione

In accordo alla IEC 60694 i quadri 2D/S rispondono alle seguenti classificazioni:

• Involucro esterno IP3X escluso zona di manovra;
• All’interno delle unità IP2X;
• Gradi di protezione per l’involucro esterno maggiori di IP3X su richiesta.

Dotazioni di sicurezza

La sicurezza del personale per i quadri 2D/S è garantita da:

• Continuità elettrica della struttura metallica;
• Messa a terra della struttura e dei componenti;
• Serie di interblocchi che impediscono una errata sequenza di manovra:
  • Chiusura dell’interruttore di manovra-sezionatore o del sezionatore di linea, possibile solo con terra aperta e con porta MT chiusa;
  • Chiusura del sezionatore di terra possibile solo con l’interruttore di manovra-sezionatore o del sezionatore di linea aperto;
  • Apertura della porta MT di accesso alla cella linea possibile solo con il sezionatore di terra chiuso;
  • Per gli scomparti con interruttore, la manovra di chiusura e apertura del sezionatore di linea è possibile solo ad interruttore aperto (con interblocco a chiave).
• Blocchi a chiave o predisposizione per lucchetti sui sezionatori (a richiesta);

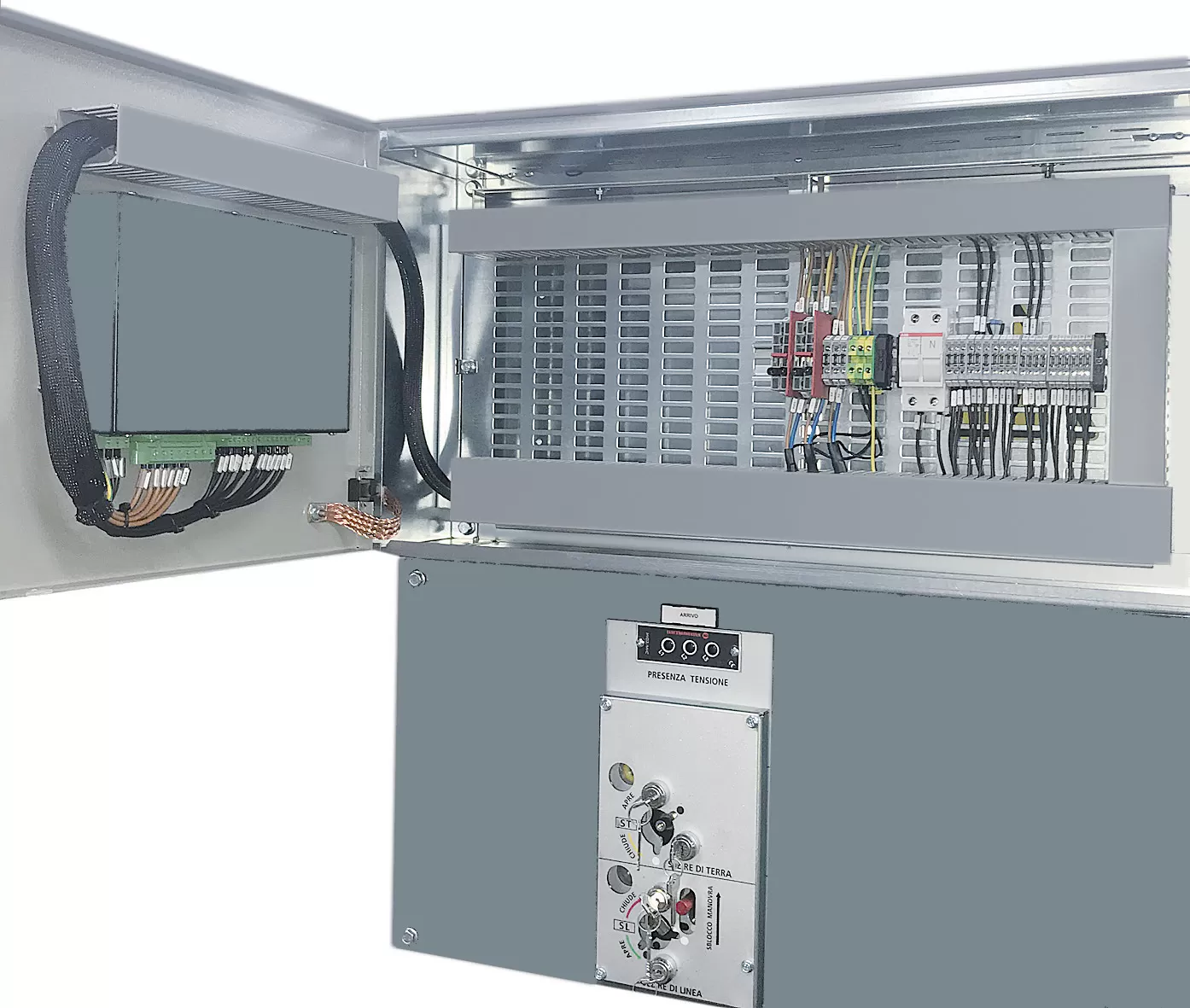

• Controllo di presenza tensione mediante trasduttori opto-elettrici ad isolamento galvanico;
• Interruttore di manovra-sezionatore e sezionatore di terra realizzato con un unico equipaggio mobile a tre posizioni con manovra indipendente (chiuso linea-aperto linea/terra-chiuso terra) con Sicurezza del sezionamento tramite:
  • Indicatore di posizione sicuro direttamente montato sull’albero dell’equipaggio mobile e conforme alla norma CEI EN 62271-102, IEC 60694 e IEC73;
  • Visibilità diretta del sezionamento tramite apposito oblò (a richiesta);
  • Contatti elettrici di stato (a richiesta);
• Versione a tenuta d’arco interno (a richiesta).
