Unità/Accessori per Quadri Media Tensione 2D/S

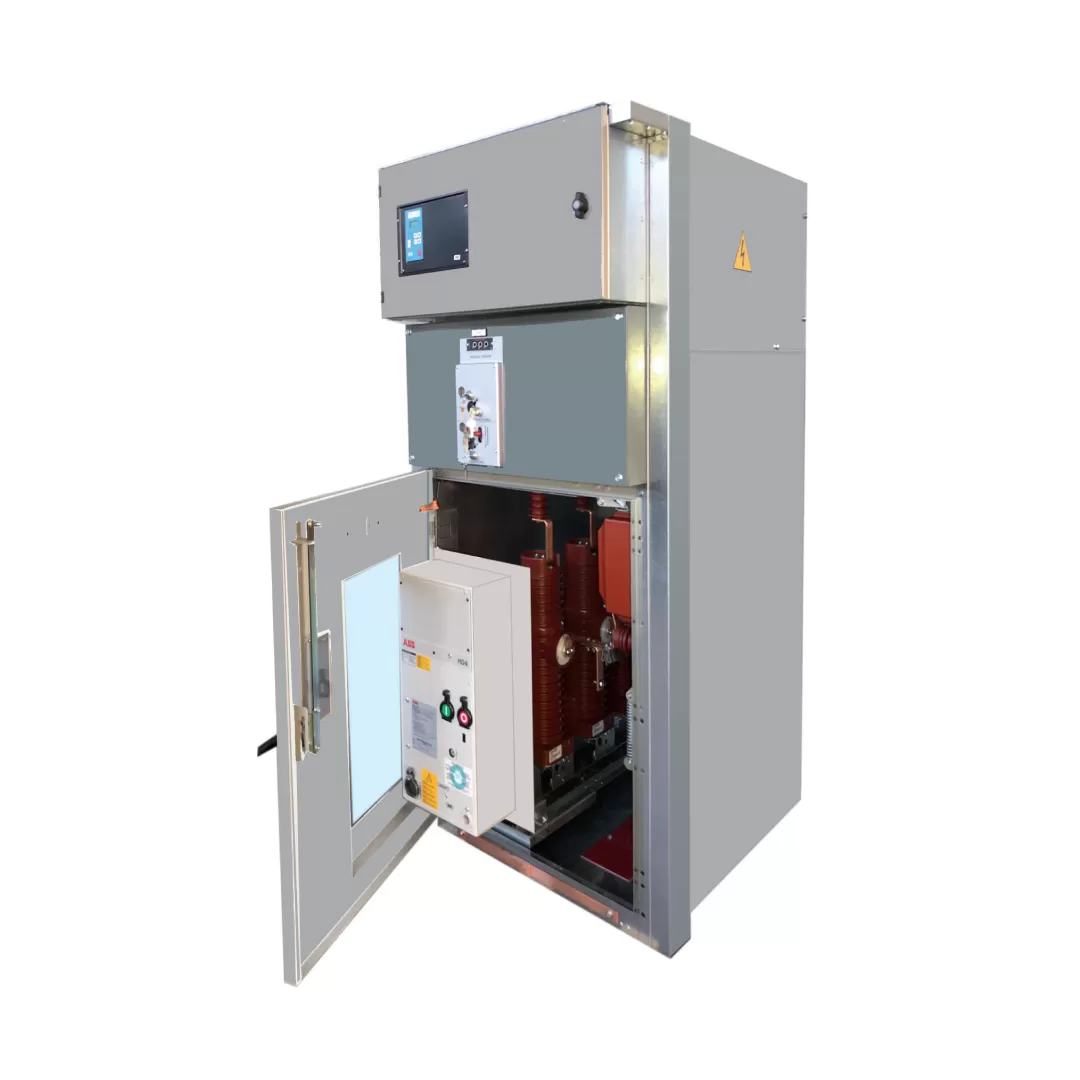

Unità F/S
Arrivo/Partenza con sezionatore di linea/terra e interruttoreUnità base
- Sezionatore linea/terra SL T6 con comando tipo M1, due selezionatori linea/terra SL T6 con comado tipo M2 per versione 1250 A;
- Interruttore in Gas o in Vuoto;
- Sezionatore di terra supplementare ST;
- Interblocco meccanico fra interruttore e sezionatore linea/terra;
- Blocco porta;
- Sistema di sbarre e circuito di terra;
- Attacco cavi;
- Piastra di fondo per ammarro cavi.
Caratteristiche elettriche
- In 400-630-800-1250 A;
- Icc 12.5-16-20 kA.
Componenti di media tensione a richiesta a completamento dell’unità base
| F/S | F/S 1250 | NOTE | |||||||||
| TA passante 2/3 Pz | ⦾ | ⦾ | ⦾ | ⦾ | - | - | - | ⦾ | - | - | |
| TA toroidale di fase | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | |
| TA toroidale omopolare | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | ⦾ | |
| TV fase fase 2 Pz | - | - | - | ⦾ | - | - | ⦾ | - | - | ⦾ | |
| TV fase terra 3 Pz | - | - | ⦾ | - | ⦾ | - | - | - | ⦾ | ⦾ | |
| Sensori di corrente a bordo interruttore | - | - | - | - | ⦾ | ⦾ | - | - | ⦾ | ⦾ | |
| Scaricatori di media tensione | ⦾ | ⦾ | - | - | - | ⦾ | ⦾ | ⦾ | - | - | |
| Dispositivo di distacco per scaricatori MT | - | - | - | - | - | - | - | - | - | - | |
| Conta impulsi per scaricatori MT | - | - | - | - | - | - | - | - | - | - | |
