Unità/Accessori per Quadri Media Tensione 2D/S

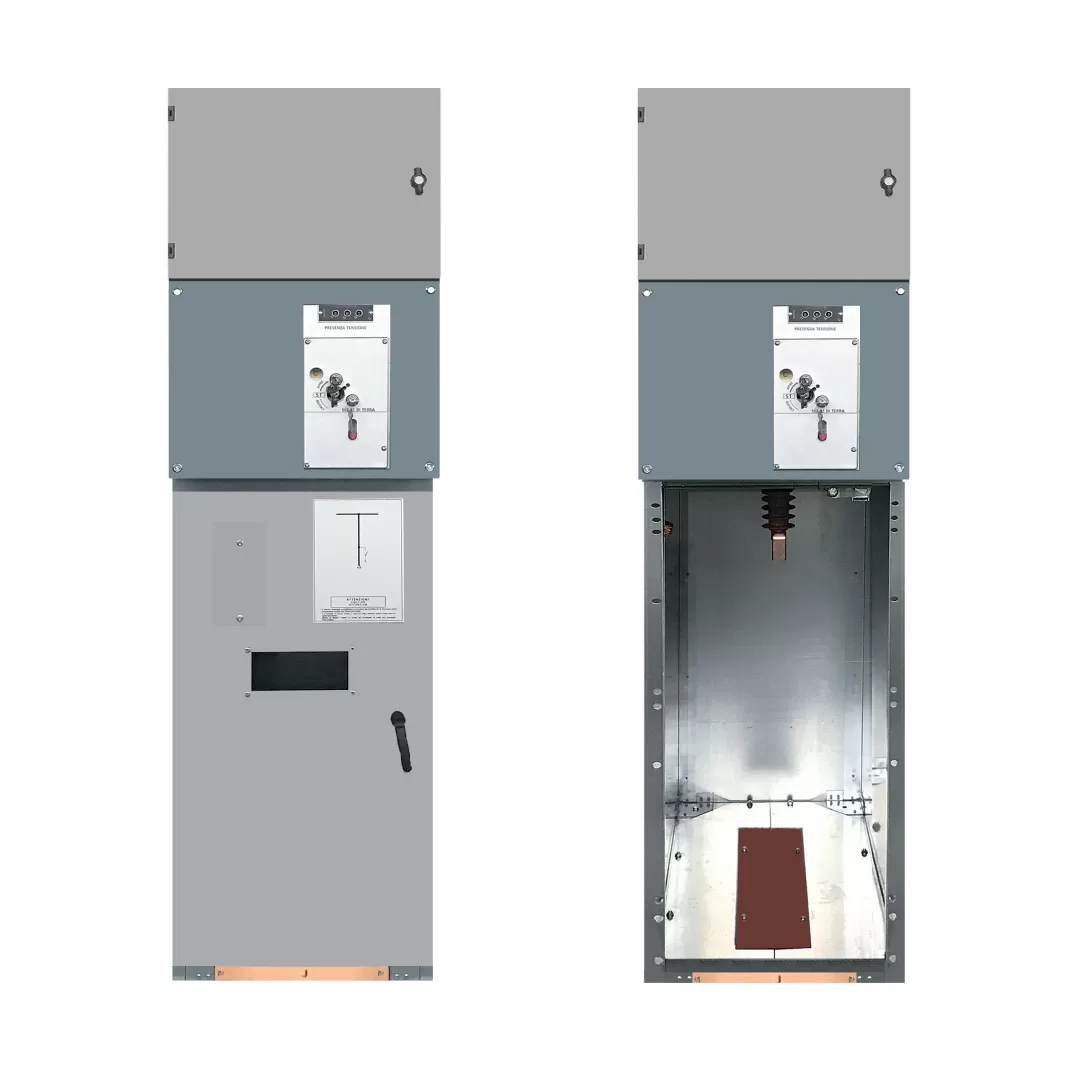

Unità A/S-ST e A/S-R-ST
Arrivo/Partenza con sezionatore di terraUnità base
- Sezionatore di terra con comando tipo M1;
- Blocco porta;
- Sezionatore di terra ST in aria per unità A/S,
- sezionatore di terra ST6 in gas SF6 per unità A/S-R;
- Sistema di sbarre e circuito di terra;
- Attacco cavi;
- Piastra di fondo per ammarro cavi.
Caratteristiche elettriche
- In 400-630-800 A;
- Icc 12.5-16-20 kA.
Componenti di media tensione a richiesta a completamento dell’unità base
| A/S-ST | A/S-R-ST | NOTE | |
| TA passante | - | - | |
| TA toroidale di fase | ⦾ | ⦾ | |
| TA toroidale omopolare | ⦾ | ⦾ | |
| TV fase fase | - | - | |
| TV fase terra | - | - | |
| Scaricatori di media tensione | ⦾ | - | |
| Dispositivo di distacco per scaricatori MT | ⦾ | - | Se richiesto lo scomparto non può prevedere l'arrivo partenza dei cavi. I due dispositivi non possono essere installati contemporaneamente. |
| Conta impulsi per scaricatori MT | ⦾ | - |
