Unità/Accessori per Quadri Media Tensione 2D/S

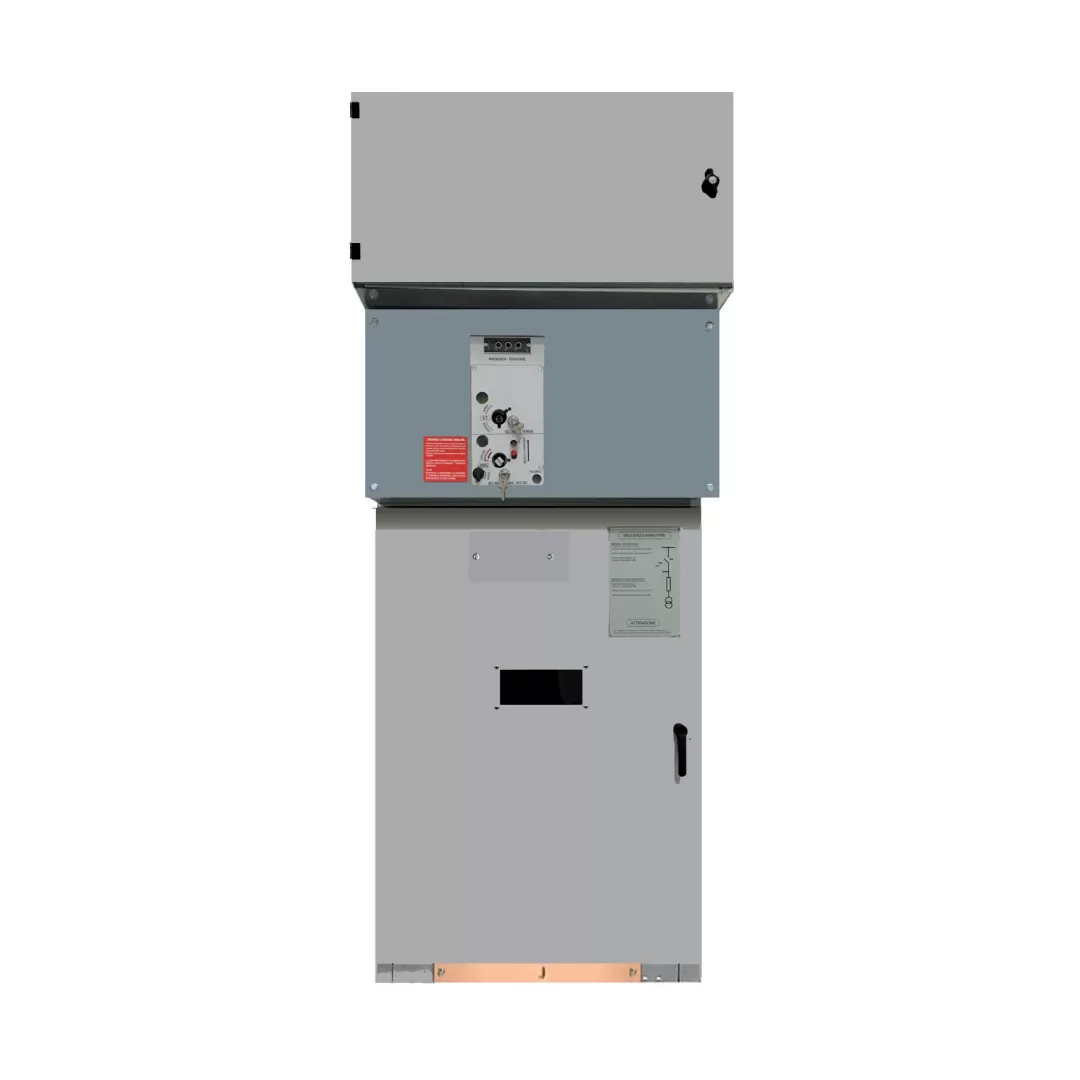

Unità D/S-B-S o D/S-B-D
Sezionamento sbarre con interruttore di manovra sezionatoreUnità base
- Interruttore di manovra-sezionatore e sezionatore di terra IMS6 con comando tipo C1 o C1M, C2 o C2M;
- Porta imbullonata;
- Sistema di sbarre e circuito di terra;
- Piastra di fondo.
Caratteristiche elettriche
- • In 400-630 A;
- • Icc 12.5-16-20 kA.
Componenti di media tensione a richiesta a completamento dell’unità base
| D/S-B | NOTE | |||
| TA passante 2/3 Pz | ⦾ | ⦾ | - | |
| TA toroidale di fase | ⦾ | ⦾ | ⦾ | Solo con C/A |
| TA toroidale omopolare | ⦾ | ⦾ | ⦾ | Solo con C/A |
| TV fase fase 2 Pz | - | ⦾ | ⦾ | |
| TV fase terra 3 Pz | ⦾ | - | ⦾ | |
| Scaricatori di media tensione | ⦾ | ⦾ | ⦾ | |
| Dispositivo di distacco per scaricatori MT | ⦾ | ⦾ | ⦾ | I due accessori non possono essere installati contemporaneamente. |
| Conta impulsi per scaricatori MT | ⦾ | ⦾ | ⦾ | |
